Kontakter

Binder - Inom industriella applikationer ökar de mekaniska kraven på kontakter kontinuerligt. Rörliga maskindelar, kabelkedjor och robotsystem ställer höga krav på dragavlastning, vridskydd och livslängd för kabelanslutningar. binder möter denna utveckling med en konstruktionsinnovation: en specialutvecklad triangulär övergjutning som för första gången används i uppdaterade M16-kabelkontakter samt i M12 K- och L-kodade kabelkontakter.

Den nya övergjutningsgeometrin kombinerar funktionella fördelar med en tydligt differentierande design och förbättrar både den mekaniska hållfastheten och hanteringen av kontakterna.

Mekanisk stabilitet för dynamiska applikationer

I moderna maskiner utsätts kontakter ofta för kontinuerliga mekaniska belastningar. Rörelser från kabelkedjor, vibrationer eller upprepad böjning av kablar kan på sikt leda till materialutmattning.

binders nya triangulära övergjutning säkerställer en optimerad kraftfördelning i övergångsområdet mellan kabel och kontakt. Tack vare den speciella geometrin fördelas böj- och dragkrafter jämnare. Samtidigt förbättras vridskyddet, vilket ytterligare ökar anslutningens mekaniska stabilitet.

Dessa konstruktiva egenskaper bidrar till att förlänga kontakternas livslängd även under krävande driftförhållanden.

Ökad processäkerhet och bättre hantering

Utöver de mekaniska egenskaperna förbättrar den triangulära övergjutningen även den ergonomiska hanteringen. Den strukturerade geometrin ger användaren bättre grepp vid montering och demontering.

Dessutom minskar formen risken för smutsansamlingar i anslutningsområdet. Detta gör kontakterna enklare att rengöra – en viktig fördel i industriella miljöer där damm, olja eller andra föroreningar förekommer.

“Med den triangulära övergjutningen har vi inte bara moderniserat designen på våra M16- och M12 K- och L-kodade kabelkontakter, utan även möjliggjort bättre grepp och enklare rengöring i anslutningsområdet”, förklarar Sebastian Ader, produktchef hos binder.

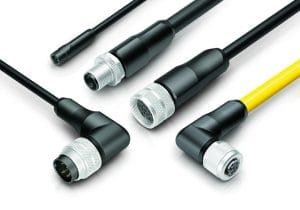

Ny generation av M16-kabelkontakter

Den triangulära övergjutningen används bland annat i M16-kabelkontakterna i serie 425. Dessa är konstruerade för industriella applikationer och erbjuder en robust anslutning för signalöverföring i maskiner och anläggningar.

Kontakterna finns med 3 till 12 poler och stödjer märkspänningar upp till 150 V samt märkströmmar upp till 3 A. Tack vare skyddsklasserna IP67 respektive IP68 i anslutet och kopplat tillstånd lämpar de sig även för krävande miljöer med damm, fukt eller vattenstänk. Kontakterna är guldpläterade och säkerställer en tillförlitlig elektrisk anslutning.

Kabelkontakterna finns både i skärmade och oskärmade versioner och är direkt övergjutna på PUR-kabeln. Standardkabellängder är 2 m och 5 m, och andra längder kan levereras på begäran.

Tydlig marknadsdifferentiering genom funktionell design

Utöver de tekniska fördelarna bidrar den nya övergjutningen också till en tydlig visuell differentiering på marknaden. Den karakteristiska triangulära designen stärker varumärkets igenkänning och understryker binders ambition att kombinera funktionell innovation med industriell design.

Utvecklingen innebar flera tekniska utmaningar för konstruktörerna. Särskilt viktigt var en exakt verktygsdesign, kontrollerade materialflöden under formsprutningsprocessen samt att undvika luftinneslutningar – utan att kompromissa med kontakternas elektriska och mekaniska egenskaper.

Brett användningsområde inom industrin

Kontakter med triangulär övergjutning är konstruerade för ett stort antal industriella applikationer. Typiska användningsområden är bland annat:

• automationsteknik
• maskin- och anläggningsbyggnad
• robotik
• transport- och hanteringsteknik
• förpackningsindustri
• mät- och sensorteknik

Särskilt i dynamiska maskinstrukturer där kablar ständigt är i rörelse drar användarna nytta av den förbättrade mekaniska stabiliteten och den ökade processäkerheten.

Sammanfattning – funktionell vidareutveckling av beprövade kontakter

Med den nya triangulära övergjutningen vidareutvecklar binder sina befintliga kontaktserier på ett målmedvetet sätt och svarar därmed på de ökande kraven i moderna industriella anläggningar. Kombinationen av optimerad kraftfördelning, förbättrad hantering och en tydlig design ger användarna en robust och hållbar lösning för krävande industriella applikationer.

Kompakta, robusta vattentäta kontakter

”REDEL SP IP68-serien innebär ett stort steg framåt inom kontaktdonsteknik”, säger Elisa Rossier, produktchef på LEMO. ”Genom att kombinera IP68-tätning med vårt patenterade Push-Pull-system och högdensitetsdesign erbjuder vi kunderna kontakter som är tillförlitliga, enkla att använda och uppfyller de strängaste medicinska och industriella standarderna. Den verkliga fördelen är sinnesro: säker, hållbar och intuitiv anslutning även i de mest krävande miljöerna.”

FÖRBÄTTRAD PRESTANDA FÖR KRITISKA TILLÄMPNINGAR
LEMO tar krävande uppkoppling till nästa nivå med den innovativa mekaniska IP68-tätningen utan krav på limning eller inkapsling
Banbrytande design ger en fullständigt vattentät och dammtät prestanda utan behov av lim eller inkapsling, vilket förenklar montering, säkerställer efterlevnad och upprätthåller hög tillförlitlighet även i de mest krävande miljöerna.

REDEL SP IP68-kontakterna är tillverkade av FDA-certifierad PPSU och är lätta men extremt hållbara, motståndskraftiga mot upprepad sterilisering, starka rengöringsmedel och krävande miljöförhållanden.
Med ett patenterat internt Push-Pull-spärrsystem, bred variation av isolatorer för både kontakt och uttag samt limfri IP68-tätning levereras säkra, ergonomiska och fullständigt vattentäta anslutningar. Med upp till 22 kontakter i ett kompakt format på Ø15,5 mm ger de högdensitets-anslutning i trånga utrymmen utan att kompromissa med ergonomi eller hantering.

INNOVATIVA FUNKTIONER SOM GER VERKLIGA FÖRDELAR FÖR ANVÄNDARE
Limfri IP68-tätning – vattentät och dammtät vid montering, inga lim eller gjutningar krävs
Patenterad intern push-pull: skyddar designen och bevarar systemets integritet mot imitation.
Kompakt och hög densitet – upp till 22 kontakter i Ø15,5 mm
Hållbar och pålitlig – PPSU-konstruktion, motståndskraftig mot sterilisering och hård rengöring
Lätt men ändå robust: Konstruerad för att klara de mest krävande miljöerna
Unik design: Flexibelt system med kontakt konfigurationer
Förstärkt mekanisk stötdämpning: Säkerställer exceptionell hållbarhet och utökad

STRÖMLINJEFORMAD IP-68-LÖSNING
Att uppnå en helt tät IP68-lösning kräver avancerade kabellösningar och expertmontering. LEMO:s kundanpassade BioCompatic kablar för medicinsk användning erbjuder flexibilitet, biokompatibilitet, steriliseringsbeständighet och signalintegritet. I kombination med innovativ kabelinfästning levererar LEMO robusta, repeterbara, regleringskompatibla monteringar som förenklar installationen samtidigt som säkerheten säkerställs.

ISO 13485-certifierad tillverkning erbjuder plug-and-play-kablage som kombinerar kontaktdonens tillförlitlighet med expertkabelmontering för långlivad prestanda.

TILLGÄNGLIGHET
REDEL SP IP68-serien är tillgänglig från och med nu globalt, direkt från LEMO och företagets nätverk av auktoriserade distributörer och partners. Oavsett om det gäller nya konstruktioner eller systemuppgraderingar är denna nästa generations lösning redo att möta kraven från dagens mest utmanande applikationer.

Phoenix Contact lanserar nya M12, 8-poliga A-kodade signalkablar med push-pull-kontakter som gör installationen både snabbare och enklare.

Spara tid – upp till 80 % kortare installation

Glöm att skruva! Med en enkel plug-in-åtgärd får du en säker och verktygsfri montering, även i trånga utrymmen med hög kabeldensitet.

Flexibla versioner för alla behov

Finns som raka eller vinklade, i han- och honutförande, med både intern och extern låsning i en mängd olika längder – perfekt för flygande anslutningar.

Tillförlitlig skärmning och lång livslängd

Skärmade varianter med Advanced Shielding Technology ger stabil signalöverföring. Skyddsklass IP65/IP67 garanterar robust drift och lång hållbarhet.

Framtidssäker standarddesign

Kompatibel med IEC 61076-2-010, vilket ger trygghet och flexibilitet för framtida projekt.
