Kopplingsplintar

Mer kunskap om kopplingsplintar:

En kopplingsplint eller kopplingsplint är en typ av elektrisk kontakt i vilken en kabel hålls av spänningen i en terminal. Tråden kan lindas direkt under huvudet på en klämma, som kan hållas av en metallplatta och tvingas mot tråden med en klämma eller kan hållas av radklämmor i sidan av ett metallrör. Tråden kan avisoleras direkt och sättas in i terminalen, eller kan först sättas in i en anslutningsflik, som sedan sätts in i terminalen.

Kopplingsplintar är en av de första typerna av elektriska kontakter som används. De är billiga jämfört med andra typer av kontakter och kan enkelt byggas in i produkter för kretsar som bär några ampere upp till flera hundra ampere vid låga till måttliga frekvenser. Kopplingsplintar kan enkelt återanvändas i det område som möjliggör byte av ledningar eller utrustning och använder vanligtvis vanliga handverktyg. Emellertid begränsar klämmekanismen minsta storleken på en terminal, vilket gör plintar mindre användbara där mycket många anslutningar krävs. Det är svårt att automatisera flera avslutningar med terminalanslutningar. Vibrationer eller korrosion kan orsaka att ett plint försämras. Att montera en klämanslutning kräver viss omsorg i hantverket för att säkerställa tillräcklig åtdragning av klämman, korrekt avlägsnande av isolering,och begränsning av alla ledare.

Kopplingsplintar används i stor utsträckning i elektriska ledningar för att ansluta eluttag och strömbrytare till elnätet och för att ansluta stora apparater som torktumlare och ugnar till det särskilda uttaget i ett hem, eller för att styra hårda ledningar till huset som krävs enligt lokala elektriska koder i USA ... Kopplingsplintar används vanligtvis för att ansluta en chassimark, till exempel på en skivspelare eller överspänningsskydd. De flesta högtalarsystem i byggnader kan också använda dem för högtalare och ibland för andra utgångar och ingångar.

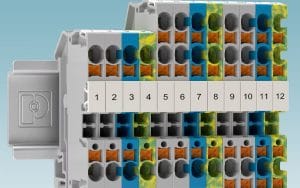

Markplintar är ofta markerade med grönt, och när de används på konsumentelektronik har de ofta en tvättmaskin med nitande "tänder". Flera kopplingsblock kan anordnas som en barriärlist, med korta metallband med ett par terminaler. Detta används för att ansluta två olika komponenter, en på varje sida av paren. Detta arrangemang är vanligt i vissa terminalsystem. Dessa är kända som plug -strips eller chockblock i Storbritannien. Omvänt kan plintarna också anordnas som ett kopplingsblock, med flera terminaler längs (typiskt) två långa remsor. Detta skapar en bussstång för eldistribution, och kan också inkludera en huvudingångskontakt, vanligtvis bindande insats eller banankontakt.

Avslutningar för kopplingsplintar kan göras med enkla handverktyg och kräver inte att en kopplingsanslutning används för trådänden. Anslutningarna är fysiskt och elektriskt säkra eftersom de har fast kontakt med en stor del av tråden. Kontaktdonen har relativt låg kostnad jämfört med andra typer av kontakter och ett plint kan enkelt integreras i konstruktionen av en byggnadsledningsenhet (uttag, strömbrytare eller lampa).

Nackdelar inkluderar tiden att ta bort en tråd och linda den ordentligt runt klämhuvudet i plintar av typ 1. Detta är långsammare än en plug-in-kontakt, vilket gör klämanslutningar till ovanligt bärbar utrustning. Om tråden är för liten kan den skäras igenom med ett fastspänt huvud, både i typ 1 och typ 3 -terminaler. Ledningstrådar kan inte rymmas vid klämhuvudet i typ 1 -terminaler, så ibland strängas trådar in i en rörring för att förhindra överbryggning av terminaler, detta motverkar delvis ekonomin för en "tom" trådavslutning. Ledningar får aldrig konserveras innan de installeras i en terminal, eftersom lodet kallt kommer att flöda och resultera i en lös anslutning och allvarlig brandrisk.

Kopplingsplintar kan ibland lossna med tiden om de inte repareras tillräckligt hårt vid installationen. Verifiering av tillräckligt åtdragningsmoment kräver kalibrerade installationsverktyg och korrekt utbildning. I Storbritannien måste alla kopplingsplintar på fasta nätinstallationer vara tillgängliga för service av denna anledning.

Anslutningsblock (även kallade terminalkort eller remsor) ger ett bekvämt sätt att ansluta de enskilda elektriska ledningarna utan att skarva eller fysiskt ansluta ändarna. Kopplingsplintar - Kopplingsplintar används vanligtvis för att ansluta ledningar mellan olika typer av utrustning i ett skåp eller för att göra anslutningar mellan individuellt levererade komponenter. Eftersom plintarna är lätt åtkomliga för ett brett spektrum av trådstorlekar och plintmängd är de en av de mest flexibla elektriska kontakterna som finns. Några nackdelar är att anslutningskablar är svårare än att bara ansluta en kabel och terminalerna är i allmänhet inte särskilt välskyddade mot kontakt med personer eller främmande ledande material.

En typ av kopplingsblock accepterar trådar som är gjorda genom att ta bort (strippa) en kort isoleringslängd från änden. En annan typ accepterar trådar som har ring- eller spadflikar krympade på trådarna. Tryckta kretskort (PCB) monterade plintar gör att enskilda ledningar kan anslutas till kretskortet. Kretskortsmonterade kopplingsblock är lödda på brädet, men de finns i en utdragbar version som gör att kabelanslutningen halva blocket kan dras ut från den del som är lödda till kretskortet.
