Manometrar

Manometrar – Så fungerar tryckmätning
Manometrar är mätinstrument för att detektera och visa det fysiska trycket hos ett medium (vätska, gas). De flesta manometrar använder yttre lufttryck som ett referenstryck, endast speciella typer av absolut tryckmätning, till exempel när ett vakuum används som en barometerreferens. Manometrar finns både elektroniska och mekaniska – och bör kalibreras kontinuerligt för noggrann och optimal tryckmätning.
Leverantörer av Manometrar:
Armatec AB
Betagatan 1
431 49 Mölndal
Tel: +46 31 89 01 00
E-post: info@armatec.se
Kompetenser: Avskiljare, Backventiler, Elmätare, Flödemätare, Kulventiler, Kägelventiler, Nivåmätare, Reglerventiler, Skjutspjällventiler, Säkerhetsventiler, Tankar, Temperaturmätare, Tryckmätare, Vakuumpumpar, Vattenmätare, Vridspjällventiler, Ångpannor
Endress+Hauser AB
Sundbybergsvägen 1
171 73 SOLNA
Tel. +46 (0)8 555 116 00
info.se.sc@endress.com
Kompetenser: Analys Utrustning, Flödesmätare, Kalibrering, Mätning, Nivåmätning, Processinstrumentering, Temperatur Mätare, Tryckmätning, Ultraljudsmätning
Flamkontroll Skandinavisk Försäljning AB
Åkervägen 3
149 45 NYNÄSHAMN, Sverige
Tlf.: +46 8 520 205 00
E-mail: info@flamkontroll.se
Gustaf Fagerberg AB
Klangfärgsgatan 25-27
426 52 Västra Frölunda
Tel.: 031 – 69 37 00
E-post: info@fagerberg.se
Kompetenser: Kulventiler, Vridspjällventiler, Kikventiler, Kägelventiler, Kilslidsventiler, Skjutspjällventiler, Reglerventiler, Säkerhetsventiler, Backventiler, Provtagning- och serviceventiler, Block and Bleed ventiler, Slangventiler, Smutsfilter, Synglas, Flödesmätning, Nivåmätning, Tryckmätning, Temperaturmätning, Vätskeanalys, Kalibrering
KLINGER Sweden AB
Kontovägen 3
175 62 Järfälla
E-mail: info@klinger.se
Tel: +46 10 199 87 00
Kompetenser: Packningar, Tätningar, Ventiler, Instrument, Manöverdon, Säkerhetsarmatur, Kompensatorer, Flänsskydd / Sprayskydd, PTFE-Packningar, Metallpackningar, O-ringar, Kulventil, Backventiler, Reglerventiler, Kägelventiler, Nålventiler, Nivå, Flöde, Temperatur, Tryck
OEM Automatic AB
Box 1011
573 28 Tranås
075-242 41 00
info@oemautomatic.se
Kompetenser: Antenner, Gasfjädrar, Industridatorer, Kapslingar, Kontaktorer, Kopplingar, Motorstyrning, Reläer, Slang, Streckkodsläsare, Strömförsörjning, Teknisk isolering, Tryckreglering
ROYKON
Navervej 8
7000 Fredericia
Tlf.: +45 75 945 955
E-mail: post@roykon.dk
Kompetenser: Flänsar, Livsmedel rördelar, Livsmedel rördelar, Gängade delar, Kopplingar, Kompressionskopplingar, Manometrar & flödesmätare, Press rördelar, Pneumatik, PVC, Rör & rörhållare, Slangar, Slangkopplingar, Slangklämmor, Svets rördelar, Vatten & spillvatten, Vattenfiltrar, Ventiler, Vibrationsdämpare, Tillbehör
Mer kunskap om Manometrar:
Manometrar läser / mäter tryck inom ett specifikt intervall, som oftast mäts i bar. En manometer är ett mätinstrument för att detektera och visa fysiskt tryck av ett medium (vätska, gas). De flesta manometrar använder yttre lufttryck som ett referenstryck, endast speciella typer av absolut tryckmätning, till exempel när ett vakuum används som en barometerreferens. Manometrar, på grund av deras mätprocedurer i direktmätare (för mätning av kraften per ytenhet) indirekta tryckmätare (för mätning av cirka partikeltäthet, värmeledningsförmåga, etc.) delas.
Kunskap - Varför är en manometer vätskefylld?
Artikel levererad av KLINGER Danmark (oversat fra Dansk)
Manometrar finns i flera versioner, varav de 2 vanligaste typerna är Bourdon tubmanometer eller kapselmanometer, där namnet syftar på det mätelement som används.
I Bourdon-rörmanometern är själva sensorelementet ett tillplattat rör som är stängt i ena änden. Röret är böjt i en cirkulär form så att det "veckas ut" när trycket stiger. Bourdon-rörmanometrar täcker mätområden från 0… 0,6 bar upp till 0… 600 bar och klassificeras vanligtvis i noggrannhetsklass 1,6 eller 1,0. Manometrar tillverkade i Europa måste uppfylla kraven i EN 837-1, en standard som definierar dimensioner, mätområden och noggrannheter för denna typ av manometrar. Kapselmanometrar är uppbyggda kring ett mätelement som består av två cirkulära, korrugerade membran som är sammanfogade i kanten med en trycktät skarv. Ett ökat tryck på insidan av denna kapsel kommer att resultera i en expansion av elementet, vilket i sin tur kan omvandlas till en mekanisk rörelse. Kapselmanometrar är särskilt lämpliga för gasformiga medier och arbetar vid relativt låga tryck, vanligtvis i mätområden från 0...2,5 mbar till 0...0,6 bar. Båda versionerna levereras antingen med eller utan vätskefyllning - men vad är skillnaden?
Den vätskefyllda manometern
Först och främst används vätskefyllning av en manometer som ett billigt sätt att stabilisera nålen och smörja de mekaniska delarna, i en applikation med vibrationer och tryckstötar. Vätskorna som används ska vara så trögflytande att de kan hålla nålen stabil samtidigt som de inte får ge ett så stort mottryck att trycket inte kan flytta nålen.
De vanligaste fyllmedlen är Glycerin och Silikon. Glycerin används i ca. 95% av alla ansökningar och är vanligtvis "standard"-valet. Fördelar med flytande fyllning:
- Stabilisering av nålen. Utan vätska kan nålen hoppa/skaka, vilket gör det svårt att fastställa platsen för lossning.
- Oljan hjälper till att öka livslängden på manometern genom att dämpa och smörja de mekaniska delarna.
- Det är en billig lösning och kommer i många fall som standard på en mätare.
Nackdelar med vätskefyllning:
- Missfärgning (mörkning eller gulning) av glycerin med tiden när den utsätts för UV-strålar eller extrema temperaturförändringar.
- Rekommenderas inte vid låga temperaturer (Standardglycerin blir för trögflytande vid temperaturer under -5oC).
- Risk för läckage.
Även om nackdelarna omedelbart kan verka som en "no go" för många processuppgifter, finns det enkla lösningar för att övervinna dessa problem. Vi börjar med missfärgning: Om potentiell missfärgning är ett problem, istället för att välja ett annat fyllmedel än glycerin t.ex. silikon. Silikon har en större temperaturtolerans och påverkas inte så lätt av UV-strålar. Om din applikation använder låga temperaturer - under fryspunkten (0oC), kan silikon eller en blandning av glycerin och destillerat vatten användas - i båda fallen kommer inte viskositeten att förändras nämnvärt förrän temperaturen sjunker under -40oC. När det gäller läckage finns det alltid en risk med vätskefylld mätutrustning, risken för läckage beror oftast på kvaliteten på mätaren som används och uppgiften. Risken kan minskas genom att använda en manometer där glaset fästs med en krusad infattningsring istället för en bajonettring, eftersom den krusade kanten håller packningen permanent på plats och därför är mindre benägna att lossna under drift eller mänskliga misstag. Återigen är risken för läckage genom att välja ett kvalitetsinstrument lägre på grund av förbättrade tillverkningsteknologier/standarder.
Ventilation
Sist men inte minst kan tryckuppbyggnad inuti manometern inträffa. Det är normalt att trycket byggs upp när vätska expanderar med temperaturhöjningar i ett slutet system. I en vätskefylld manometer menar de att sensorn utifrån påverkas av ett tryck som kan göra att nålen rör sig bort från noll och/eller gör att mätaren läser felaktigt – typiskt sett gäller detta mätområden under 10 bar där ett mätfel på +/- 2-4 % är inte ovanligt.
Alla vätskefyllda manometrar är försedda med en typ av plugg eller ventil där vätskan fylls på och eventuell tryckuppbyggnad i manometerhuset kan åtgärdas genom att lyfta påfyllningspluggen något uppåt. En mer permanent lösning vore att öppna/klippa av ventilen - efter att manometern har monterats vid mätpunkten.
Digitala manometrar för exakt tryckmätning med WIKA

För att uppnå noggranna och tillförlitliga tryckmätningar krävs avancerade mätinstrument som är både robusta och lättanvända. OEM Automatic erbjuder digitala manometrar från WIKA som kombinerar modern teknologi med innovativa funktioner för att säkerställa exakta mätvärden. Dessa manometrar har hög upplösning, trådlös dataöverföring och inbyggda dataloggers, vilket gör dem idealiska för såväl daglig övervakning som specialiserad kalibrering inom en rad olika branscher.
Noggrannhet och tillförlitlighet
En av de stora fördelarna med digitala manometrar är deras höga noggrannhet och tydliga avläsning. Till skillnad från analoga varianter ger den digitala displayen exakta värden utan risk för feltolkning. De är också mer slitstarka, då de inte deformeras vid övertryck, vilket förlänger livslängden och minimerar behovet av underhåll. Med ett roterbart visningshus blir avläsningen enkel oavsett arbetsvinkel, och vissa modeller erbjuder trådlös anslutning för effektiv dataöverföring. WIKAs digitala manometrar finns även i explosionssäkra versioner för användning i krävande miljöer.
Användningsområden och branscher
Digitala manometrar har en bred användning inom flera branscher. Inom fordonsindustrin används de för däcktrycksmätning, medan de i flygindustrin spelar en central roll i trycktester av flygplanskabiner. Olje- och gasindustrin förlitar sig på dessa instrument för tryckmätning i pumpar och pipelines. Inom medicinteknik används de för noggranna blodtrycksmätningar. Även underhålls- och servicepersonal har stor nytta av dessa manometrar, eftersom de gör det möjligt att kalibrera mätinstrument direkt på plats. För dessa behov erbjuder OEM Automatic testväskor från WIKA, exempelvis modell DTK1X00, som innehåller digitala tryckmätare som CPG1200 eller CPG1500.
Val av rätt digital manometer
För att välja rätt digital manometer är det viktigt att ta hänsyn till ett antal faktorer. Noggrannhetsklassen avgör hur stor avvikelse som är tillåten i mätvärdena, medan tryckområdet bör anpassas efter den specifika applikationen för optimala resultat. IP-klassningen anger skyddsnivån mot yttre faktorer såsom kemikalier och väderpåverkan. Vid behov kan digitala manometrar levereras med ett DAkkS-kalibreringscertifikat för att uppfylla högt ställda krav på mätnoggrannhet.
Med digitala manometrar från WIKA, tillgängliga via OEM Automatic, får verksamheter en tillförlitlig lösning för exakt tryckmätning och datainsamling. Kontakta oss för mer information om hur dessa instrument kan bidra till en mer effektiv och preciserad mätprocess i din verksamhet.

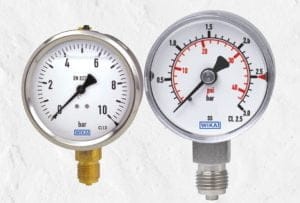

OEM – Därför kan en fylld mätare vara bra för dig

Om du har problem att läsa av din mätare på grund av vibrationer eller imma kan en fylld mätare vara bra. Vi förklarar varför!
Om du har problem med att visaren i din mätare fladdrar eller att manometern är placerad på ett ställe med mycket vibrationer, är det en fylld variant du ska välja. Vätskan är oftast glycerin som klarar mediatemperaturer från -20 till +60 °C men specialblandningar finns för att klara ner till -40 °C.
Själva fyllningen fungerar också som intern smörjning vilket medför längre livslängd. Vid lägre temperaturer kan imma bildas på glaset vilket gör att avläsning blir svår. Men har du en fylld manometer motverkas detta och normal avläsning kan ske.
Om din manometer inte är placerad i utsatt område så fungerar det lika bra med en ofylld.

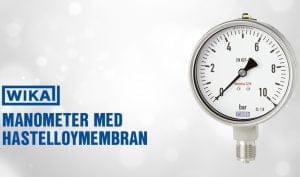

OEM – Manometer med hastelloymembran från WIKA

Nu släpper WIKA den nya manometern PG28 med hastelloymembran.
WIKA har med modell PG28 skapat en manometer anpassad för flytande eller gasformiga aggressiva medier genom att de mediaberörda delarna är i Hastelloy C276. Till exempel klarar den medier såsom svavel-, salpetersyra och klorgas etc. Manometern är tillverkad enligt standard EN 837-1 både som standard- eller säkerhetsklassad variant vilket innebär splitterfritt glas och bakåtriktat sprängskydd.
Husstorleken är Ø100 mm eller Ø160 mm med en noggrannhet på 1 % i tryckområden 0-0,6 bar till 0-700 bar. Huset är i rostfritt stål med möjlighet att få vätskedämpat vid de tillfällen vibrationer förekommer. Processanslutningarna är G1/2 B, 1/2 NPT eller M20x1,5 och kan fås ned- eller bakåt.
Applikationer
- Olje-, gas-, kemiska- och petrokemiska industrier
- För gasformig och flytande media som inte är för viskösa eller kristalliserande i aggressiva miljöer
- Vätskedämpat hus där vibrationer och tryckstötar förekommer
Produktbeskrivning
- Mediaberörda delar i Hastelloy C276
- Utmärkt beständighet mot frätande media såsom svavelsyra, salpetersyra, klorgas etc.
- Finns även som säkerhetsversion "S3" enligt EN 837-1
- Skalan sträcker sig från 0-0,6 till 0-700 bar [0-10 till 0-10 000 psi]
