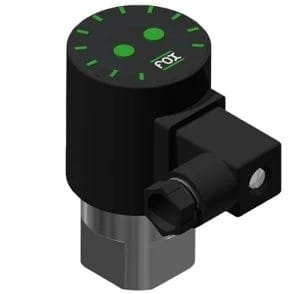

Tryckvakter

SUCO lanserar nu sin andra generation tryckvakter, den nya PLUS-serien, som innebär extra elektroniska funktioner som kan anpassas efter kundens eller applikationens behov.

Nya funktioner för anpassning och säkerhet

En av de mest framträdande funktionerna är NAMUR, som inkluderar en fail-safe diagnosfunktion med kortslutnings- och kabelbrottsdetektering.

Tillförlitlighet i säkerhetskritiska tillämpningar

I säkerhetskritiska tillämpningar är tillförlitlighet och överensstämmelse med standarder avgörande. Här tar SUCO:s tryckvakt PLUS NAMUR en central plats.

Extra säkerhetsfunktioner för kritiska miljöer

Med NAMUR-diagnosfunktionen, inklusive skyddsfunktion via varistor och NTC / PTC-termistor, erbjuder SUCO en extra nivå av säkerhet genom att upptäcka kortslutningar och kabelbrott.

Snabb reaktion vid avvikelser för ökad trygghet

En unik egenskap hos SUCO:s tryckvakt PLUS NAMUR är dess förmåga att implementera ett fail-safe-system, vilket innebär att enheten omedelbart växlar till ett säkert läge vid fel eller avbrott.

Vätgas är en explosiv och brandfarlig gas, vilket innebär att en för hög trycknivå kan leda till allvarliga olyckor och skador. En för hög trycknivå i en vätgasledning eller behållare kan leda till att trycket blir för högt för att hanteras. Detta kan leda till en explosion eller brand, vilket kan orsaka skador på egendom, människor och miljön.

Genom att installera en tryckvakt i ett vätgassystem blir det möjligt att övervaka trycket och undvika farliga situationer. Tryckvakten kan upptäcka när trycket når en för hög nivå och utlösa en signal som talar om för användaren att åtgärder behöver vidtas. Detta kan innebära att man stänger av systemet eller vidtar andra åtgärder för att minska trycket och därigenom undvika farliga situationer.

Tryckvakter kan också bidra till att minimera riskerna genom att hjälpa användarna att hålla koll på tryckförändringar i systemet. Genom att ha en tydlig och pålitlig mätning av trycket kan användaren se till att systemet fungerar som det ska och att trycket inte når en farlig nivå.

Vårt sortiment av tryckvakter för vätgas

Vi på OEM Automatic har tryckvakter för övervakning av vätgastryck. Används vid framställning av vätgas, tillverkning av halvledare, svetsning, petroleum raffinaderier m.m. De kan justeras under drift och har ett litet byggmått. Potentialfria kontakter i alla de modeller som erbjuds.

Vilka olika versioner av tryckvakter för vätgas finns det?

Via vår tillverkare SUCO erbjuder vi ett urval av kompakta och robusta H2-kompatibla mekaniska tryckvakter (öppen, stängd eller växlande) för vätgasapplikationer med tryckområden från 0,1 bar till 400 bar, tillverkade av SAE 316L rostfritt stål. Vi kan erbjuda olika gängor och förkablade versioner finns tillgängliga på begäran.

Dessa tryckvakter är idealiska för användning vid framställning av vätgas, tillverkning av halvledare, svetsning, petroleum raffinaderier m.m. De kan justeras under drift och har ett litet byggmått.

Här är några exempel på system och applikationer

Tryckvakter för vätgas kan användas i en rad olika system och applikationer där trycket i systemet måste övervakas och regleras för att undvika farliga situationer. Här är några exempel på system där tryckvakter kan användas:
• Bränsleceller
• Gaslagring
• Industriella processer
• Forskning och laboratorie

En tryckvakt används för att överföra ett tryck till en teknisk signal. Det fungerar ungefär som en lysknapp, men istället för att du trycker på lysknappen, är det trycket i systemet som trycker på strömbrytaren i tryckvakten. Tryckvakten har olika funktioner beroende på om den är normalt öppen eller normalt stängd. Här kan du lära dig mer om tryckvakter och hur du ställer in dessa steg för steg, helt själv!

NO - NORMALLY OPEN
En normalt öppen vakt, NO - Normally Open, är öppen när den inte har tryck i systemet. När inställt tryck uppnås sluter kontakten och strömmen går igenom.

NC - NORMALLY CLOSED
I normalt stängd, NC - Normally Closed, däremot kan man säga att det är motsatsen och istället bryts strömmen när den uppnått inställt tryck.

Det som bestämmer vilket tryck tryckvakten ska känna av är en ställskruv, eller fjäder. Det är denna skruv du justerar när du ställer din tryckvakt. Nedan hittar du en checklista på vad du behöver och en guide för hur du går till väga steg för steg.

FÖR ATT STÄLLA IN EN TRYCKVAKT BEHÖVER DU:

• Kontinuitetsmätare eller multimeter
• Mejsel
• Tryckvakt
• Ett utvändigt tryck

SÅ GÖR DU - STEG FÖR STEG

1. Koppla ihop vakten till trycket.
2. Koppla in multimeterns elektroder till vaktens poler.
3. Kontrollera var sättpunkten ligger.
4. För att sedan ställa in önskad setpunkt använder du mejseln och justerar ställskruven. Skruva medsols för att höja setpunkten upp mot övre delen av tryckområdet och motsols mot nedre delen av tryckområdet.

Nästa moment kräver lite känsla och rekommendationen är att sänka trycket mellan justeringarna. Om du tittar på videon, som du hittar i relaterade länkar nedan, ser du att vakten från början slöt vid ungefär 4 bar. Så här gör du om du vill sänka till en setpunkt på 2 bar.

1. Skruva vakten motsols - ungefär ett varv per bar.
2. Testa var setpunkten sitter.
3. Är den inte riktigt rätt kan du behöva skruva lite till.
4. Nu behöver du göra så justeringen sätter sig. Det gör du enklast genom att öka upp trycket till 2 bar och sedan ner till 0 igen. Upprepa ett par gånger.
5. För att säkerställa att ställskruven inte kommer röra på sig, exempelvis vid vibrationer, kan du sätta en droppe lack där. Då ser du även om någon annan rört vakten efter att du gjort justeringarna.
6. Låt vakten vila lite innan den sätts i drift igen.
