SPTH med Push.In-teknik i Twin-utförande med skruvanslutningar

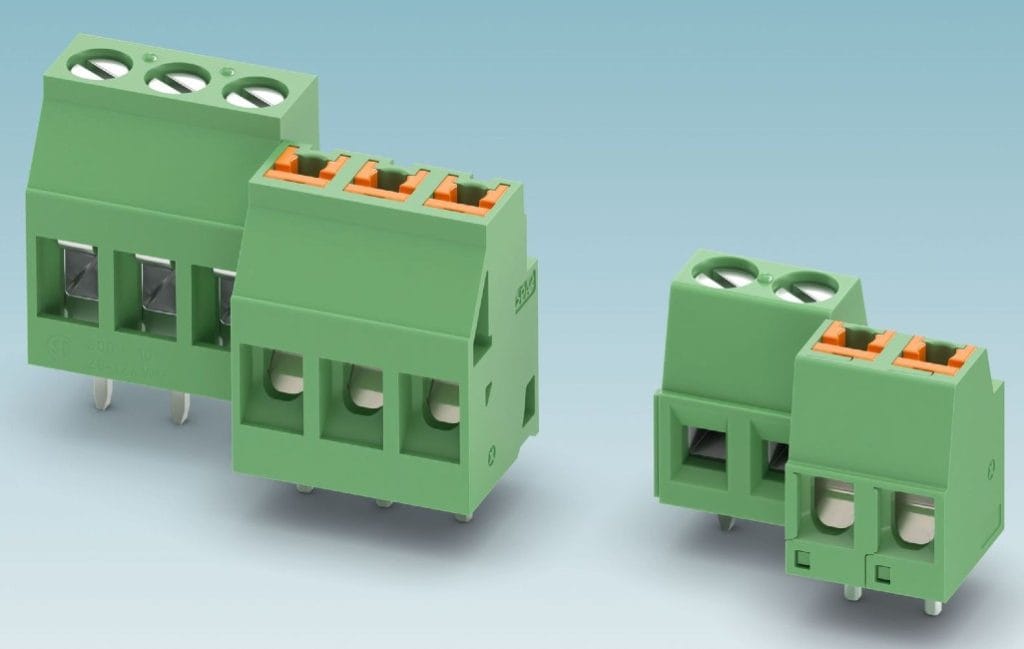

Samma byggform, storlek och footprint oavsett skruv eller Push-In anslutning

De nya kretskortsplintarna SPTH 1,5 och SPTH 3 från Phoenix Contact kombinerar en kompakt konstruktion med den beprövade Push-in-tekniken, vilket gör det möjligt att ansluta ledare upp till 4 mm² utan verktyg.

Tack vare Twin-designen, som har samma byggmått som befintliga skruvplintar, är de kompatibla med existerande konstruktioner. Det innebär att man enkelt kan byta från skruvanslutning till Push-in-anslutning utan att behöva ändra kretskortlayout eller apparatens design.

De optimerade lödpinnarna förenklar monteringen. Pinnarnas speciella utformning gör att de kan föras in exakt och säkert i kretskortet, vilket minskar både monteringstid och arbetsinsats.

Ett stort testuttag gör det enkelt att utföra mätningar med vanliga testprober med en diameter på upp till 2 mm och bidrar samtidigt till ökad säkerhet vid användning.

Med en strömkapacitet på upp till 32 A och en märkspänning på 400 V lämpar sig SPTH 1,5 och SPTH 3 för både signal- och kraftapplikationer.

Den nya lösningen kombinerar en platsbesparande design med tillförlitliga anslutningar, vilket bidrar till snabbare tillverkningsprocesser och större flexibilitet vid utveckling av nya produkter och apparater.
