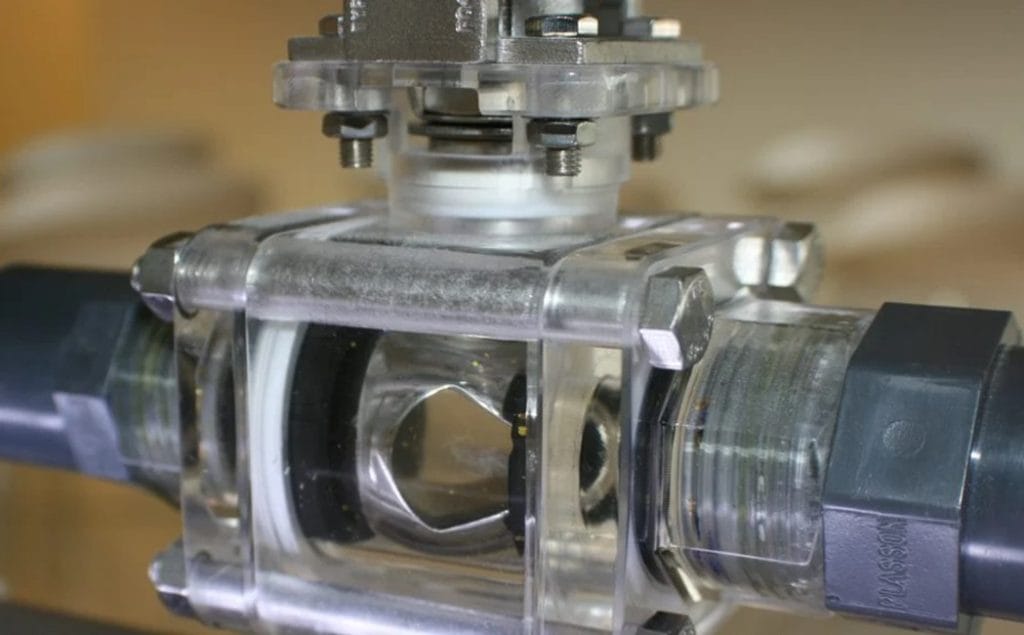

Kulventil med v-portstyrning – kompakt och exakt flödesreglering

Armatec – En kulventil med v-portstyrning är en effektiv lösning för bra och stabil flödesreglering. Du får en kompakt ventil med låg vikt, hög flödeskapacitet och 100% tät avstängning, vilket gör att samma ventil kan användas för både reglering och on/off.

Det innebär även färre komponenter i systemet, enkel installation och minskat behov av underhåll. Ventilen kan dessutom underhållas på plats, precis som våra övriga tredelade kulventiler.

Reglering med v-port

V-porten består av ett v-format spår i kulan och finns som standard med 30° eller 60° öppning. Konstruktionen ger en kontrollerad förändring av flödet när ventilen öppnas. Det optimala reglerområdet ligger normalt mellan 25 och 90% öppning. Vid full öppning kan flödeskapaciteten vara 20–30% högre än vid 90%.

Vid dimensionering är det viktigt att ta hänsyn till differenstryck, flödeshastighet och medium. För att minska buller och slitage rekommenderas normalt ett differenstryck på högst 5 barg. Vid reglering av ånga behöver installationen dessutom utformas så att turbulens, ångslag och onödigt slitage undviks.

Rätt installation ger bästa funktion

Vid installation ska v-utskärningen öppna mot medieflödet, uppströms, enligt illustrationen nedan. Armatecs kulventiler med v-port är markerade på spindeln för att tydligt visa v-portens riktning. Det förenklar både installation och framtida service.

V-portinstallation

Fördelar med V-portstyrning

• Låga installationskostnader
• Kompakt och flexibel lösning
• 2-i-1 – reglering och avstängning i samma ventil
• Enkelt underhåll på plats
• Linjärt flöde och högt Kv-värde

Behöver du hjälp att välja rätt lösning?

Vi hjälper dig med dimensionering, val av ventil och rätt lösning för din applikation. Kontakta oss så hjälper vi dig att hitta rätt v-portventil!
