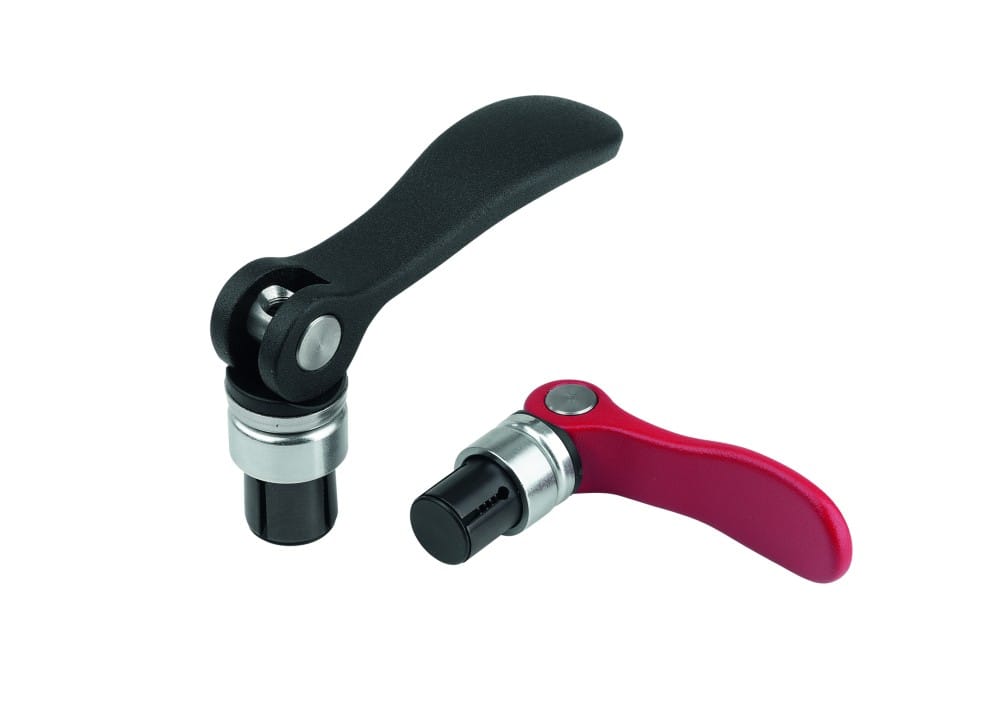

Excenterspaken med spänndorn visar innovationsanda från KIPP
En ”tredje hand” för monterings- och sammanfogningsprocesser
Från garageidén till ett patenterat spännverktyg: Denna excenterspak med spänndornfrån KIPP underlättar monterings- och sammanfogningsrprocesser genom att positionera och fixera byggdelar på samma gång. Kunden får en ordspråksmässig ”tredje hand”, som kan spara tid och arbetskraft. Det som började med ett praktiskt svar på en produktförfrågan, är idag en mångsidig monteringshjälp inom talrika branscher och en efterfrågad produkt i KIPP-portföljen.
Historien om excenterspaken med spänndorn började inte i utvecklingslaboratoriet, utan mellan verktygskistor och cyklar. Franz Mayr, key-account-manager hos KIPP, stod då med en kundförfrågan, som först verkade ospektakulär: En tillverkare av bärramar för lastbilar sökte efter en monteringshjälp för sina talrika nitprocesser. Tillverkningen krävde en sorts ”tredje han”, så att monteringsuppgifterna kunde utföras av en enskild arbetare. Fasthållning och nitning samtidigt – för det fanns då ingen passande lösning.
”Man sökte då efter en monteringshjälp, med vilken man snabbt kan markera något i en befintlig borrning, minns Franz Mayr. ”Fixering och centrering på samma gång”. Kravet var entydigt, en möjlig lösning, som dock inte fanns då. Därför gick Mayr efter arbetets slut ut i sitt garage och kombinerade en excenterspak ur KIPP-sortimentet med en gängse metallramsdymling. Hans mål: Dymlingen skulle vid åtdragning av spaken spretas ut och dras ihop igen vid lossningen, dvs alltid kunna användas igen.
Från ett improviserat mönster till en patenterad produkt
Det som började som ett improviserat mönster, landade kort därefter i utvecklingsavdelningen hos KIPP. Där framkom på basis av den första prototypen en patenterad excenterspak med spänndorn, som idag optimerar monteringsprocesser inom de mest varierande branscher.
Funktionsprincipen kan snabbt förklaras: Spännverktyget förs i öppet skick in i borrhålet. Vid stängningen spretar spänndornen och spänns fast i den nedre byggdelen. Vid ett genomgående borrhål uppstår en neddragningseffekt, som dessutom drar ihop de båda byggdelarna och centrerar dem optimalt i spänt skick- Ett integrerat tallriksfjäderpaket sörjer för, att käglan lossnar ur spännhylsan igen. Borrhålets exakta diameter och den därmed förbundna hållkraften kan via dragankaret och med hjälp av en skruvmejsel anpassas. Därvid är spänndornens användning oberoende av trånga mått- eller ytkrav.
Kompakt byggform, mångsidiga användningsmöjligheter
KIPP satsar vid uppbyggnaden av spännverktyget på robusta material: Greppspaken består av aluminiumgjutgods, spänndorn, dragankare och skivor av stål, tryckskivan av ett glasfiberförstärkt syntetmaterial. Konstruktionsformen förblir då tillräckligt kompakt, för att fungera både i genomgående och blindborrhål, med och utan gängor.
Utvecklingshistorian av excenterspaken med spänndorn visar arbetsmetoden hos KIPP: Inte abstrakt, utan konkret. Inte enligt schema F, utan utmed verkliga krav. ”Många utvecklingar börjar hos oss med en enskild fråga från en kunds produktion”, resumerar Franz Mayr. ”Om vi då upptäcker en generell nytta, gör vi produkten redo för serietillverkning.”
