Att utveckla ny elektronik i egna lokaler utan insyn av utomstående är mer och mer aktuellt

Solectro – Det börja med en Idé och en Prototyp eller en mindre Serie som går att realisera med rätt verktyg och i vårt fall med Protomat eller Protolaser där processen utförs mekaniskt eller med Laser som ger snabba resultat. Det är tämligen enkelt att importera en Gerber fil som innehåller alla nödvändiga Data för strukturering, borrning, fräsning, påföring av lödpasta mm.

På bilden ovan Cad data, det strukturerade Laminat och den färdiga produkten.

Att producera ett PCB kort kan ta allt från 10 minuter till flera timmar beroende på om det är ett enkel, dubbelsidigt eller en multilayer och vilken utrustning man har.

Varför väljer man en Protomat?

Fördelarna med Protomater jämförd med traditionell Etsning är följande:

CAD – Layout innehåller all nödvändig info, inget Filmunderlag och ingen Plotter, ingen UV – Belysning för till exempel fotoresist belagt Laminat och inget fotoresist belagd Laminat behövs, ingen Framkallningsutrustning och Sköljbad, inget Torkskåp, ingen Etsutrustning, inget Förbrukningsmaterial typ Kemikalier, ingen Skölj och Torkprocess, ingen Kaputrustning, ingen Borr och Fräsmaskin för borrning av samtliga hål.

Så används Protomaten i vanlig Kontorsmiljö:

Använd valfritt Elektronik Cad, använd vanligt Laminat, t.ex. 0,2 – 1,6mm, LPKF standard Verktyg.

Placera och bearbeta din Layout i dialogform med CicuitPro programmet som ingår, programmet ger instruktioner för materialhantering och verktygsbyten, klart efter några minuter. Du kan nu om så önskas göra kontakgenomföringar med Hylsor, Pasta eller med kemisk Genomplättering och lägga på Lödstoplack samt text.

Miljöaspekter tog det mekaniska systemet att fräsa ut och borra PCB direkt från CAD data över. Visste du att det går att framställa en PCB Prototyp på under 10 minuter beroende på storlek och om det är enkel, dubbelsidigt eller en Multilayer? Din konstruktion på gängse CAD konverteras internt till en Gerber Fil som finns i alla system som standard, denna fil importeras till Programmet Circuit Pro där det konverteras till maskin data och den kan innehåller alla tänkbara och gängse procedurer allt från enkel, dubbelsidiga struktureringar, borrinformation, lödstopmaskar, Stencildata, mm ja tom DXF/STEP filer för bearbetning av Frontpaneler.

För att producera PCB med extremt tunna Ledare och dessutom mycket kompakta för mikro, antenn och medicinteknik kräver laserteknik. Protolaser R,U,S och H är de vanligaste systemen. Lasersystemen arbetar beröringsfritt och man kan då eliminera eventuella mikrorepor mm. Lasersystemen är dessutom snabba och effektiva. Protolaser H4 finns nu som Bordsmodell och förenar Protomat och Protolaser eftersom den arbeta både med Laser men kan även bearbeta med standard Verktyg för en snabbare process vid Borrning och fräsning.

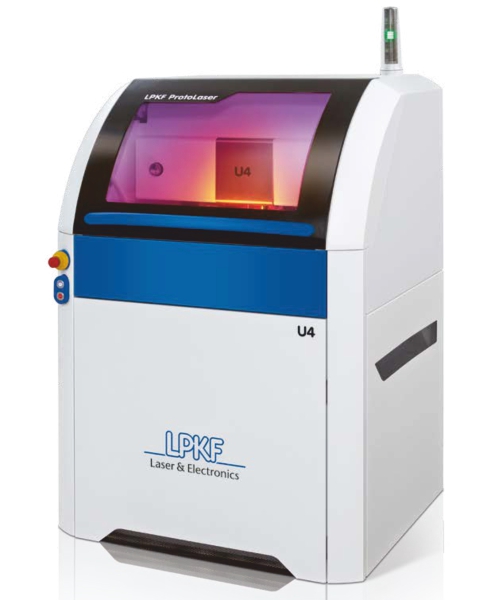

Till vänster Protolaser H4 och till höger Protolaser U4

Här några exempel från den nya Bordsmodellen Protolaser H4 som bearbetar både mekanisk och med Laser:

Exempel ovan FR4 1.55mm och 18my koppar bearbetningstid 8.05 minuter.

Exempel ovan är ett dubbelsidigt FR4 1,55mm med 5/5my koppar + 13/13my koppar Protolaser H4 tidsåtgång 22.42 minuter, totalt inklusive galvanisk Genomplätering172,41 minuter. PCB ´n är 60,96 x 120,65mm och bearbetats då med Laser för Strukturering och Mekanisk för Borr och Fräsarbeten.

 Så här går det till: Borrning av fiducials 21 sek, Borrning av alla hål 10 min 22 sek, Galvanisk Genomplätering 150 min, strukturering top Layer 3 min 44 sek, strukturering av botten layer 8 min 14 sek. Proto lasersystemets totaltid 22 min 41 sek. Totaltid komplett för hela PCB 172min 41 sek. (2 timmar 53 minuter).

För att producera PCB med galvaniskt genomplätering som är det absolut bästa för att skapa bra kontakt mellan två och flera Layer. För att göra Multilayer är det ett krav. Det aktuella Genompläterings systemet Contac S4 är helt datoriserad och styr arbetet i Dialog med användaren.

Systemet är utformat och konstruerad så att det kan placeras i vanlig Laboratorium.

Nästa steg blir vid Multilayer proceduren att placera de redan genompläterade och strukturerade PCB korten i en Fixtur och placera dessa direkt i Multilayerpresse som ombesörjer hela processen.

Även Multilayerpressen är helt datastyrt från start till slut.
