I automatiserade miljöer bygger kvalitetskontroller på kontinuerliga mätningar och övervakning av testdata. Ingenjörerna behöver därför system som garanterar säker och exakt positionering av testdelarna, vilket är av yttersta vikt för att uppnå tillförlitliga och exakta mätresultat.

Som svar på detta har den ledande globala standardkomponenttillverkaren norelem lanserat ett nytt innovativt sortiment av modulära spännsystem för mätteknik. Dessa nya spännsystem utmärker sig genom betydande fördelar för ingenjörer och tekniker såsom en flexibel, modulär lösning som anpassar sig till föränderliga behov i olika branscher.

Till skillnad från traditionella spänntekniker, som kräver signifikant styrka, är norelems system utformade för att använda minimal spännkraft, vilket gör dem idealiska för att snabbt och effektivt konstruera även de mesta komplexa systemen.

För ingenjörerna betyder det här snabbare arbetsflöden, mindre ansträngning och färre fel, vilket kan översättas till högre produktivitet och bättre mätnoggrannhet. Systemets flexibilitet gör att det kan användas inom ett stort antal applikationer, från märkning och laserteknik till materialhantering och livsmedelsindustri, vilket är ett bevis på att den uppfyller de olika krav som ställs på dagens tillverkning.

Marcus Schneck, VD för norelem, kommenterar: ”Förutom mångsidighet är våra spännsystem också gjorda för att hantera både engångsfixering och återkommande mätuppgifter. Om ytterligare moment krävs gör den modulära utformningen att systemet enkelt kan anpassas utifrån specifika krav och ingenjörerna kan alltid ligga steget före.

"norelem erbjuder lösningar för olika mättekniker, från taktila mätningar på koordinatmätmaskiner, till optiska mätprocedurer samt yt- och konturmätningar. Våra system är byggda för att erbjuda ingenjörer den flexibilitet de behöver i alla situationer.”

Modulariteten i norelems spännsystem förhöjs ytterligare genom sortimentet av kombinerbara standardkomponenter som bashållare, monteringsmoduler, manipulationsenheter och spännelement. Det innebär att ingenjörerna snabbt kan sätta ihop nya konfigurationer eller konfigurera om befintliga system med minimal störning.

Systemets resurseffektiva och kostnadseffektiva upplägg sparar tid och material samtidigt som det enhetliga gränssnittet säkerställer att alla mätpunkter är tillgängliga i en enda uppsättning, vilket förenklar mätprocessen och minskar risken för användarfel.

Schneck tillägger: "Vi har gjort monterings- och omkonfigureringsprocessen enklare genom att ta fram spännkomponentssatser som är speciellt utformade för koordinatmätmaskiner, yt- och konturmätningar samt för optiska mätsystem. Dessa uppsättningar innehåller ett fördefinierat urval av grund-, monterings- och spännstycken och gör det möjligt för användarna att enkelt skapa både enkla och komplexa system.

Tack vare sin slitstarka och underhållsfria utformning erbjuder norelems spännsystem lång livslängd, vilket gör dem optimala att återanvända utan omkalibrering. Dessutom möjliggör det nya snabbfästessystemet verktygsbyten utanför den optiska mätenheten, vilket ytterligare minskar stilleståndstiden och ökar produktiviteten.

Tillverkningsindustrin står förnärvarande bakbundna av stora brister i leverantörskedjorna. Med både kunder och återförsäljare som blir alltmer frustrerade över bristen av delar på lager eller att produktionen saktas ner letar många tillverkare efter snabba och effektiva verktyg som kan användas i många olika applikationer för att lösa situationen så snabbt som möjligt. Marcus Schneck, vd för norelem, undersöker hur norelems snabbspännare kan användas över hela tillverkningsindustrin för att underlätta en mängd olika funktioner och säkerställer kvalitet i alla processer så att produktionen kan komma återgå till tidigare tempo.

Colly Components – Strategiskt partnerskap ger blixtsnabba verktygsbyten i toppklass

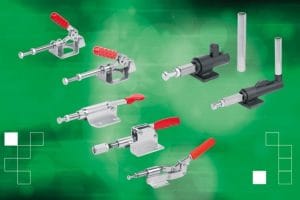

Snabbspännare används för att fästa arbetsstycken, monteringsdelar och enhetskomponenter snabbt och säkert. Det är en manuellt manövrerad håll-, positionerings- och monteringsteknik. Spännarna används flitigt inom metall-, trä- och plastbearbetningsindustrin. Tillverkarna använder spännarna vid bearbetning och sammanfogningsprocesser samt för verktygs- och jiggkonstruktioner. De används dessutom för formning, testning och tillslutning av formar och behållare. Inom träbearbetning används snabbspännare exempelvis för att undvika överdriven deformation vid limning eller montering av panelformade material. Genom att justera klämkraften efter behov, garanterar snabbspännarna att komponenterna inte skadas och att erforderlig, tillförlitlig kvalitet uppnås för att uppfylla kundernas och återförsäljarnas förväntningar.

norelems snabbspännare gör att komponenter och monteringsdelar kan placeras, hållas och släppas på ett bekvämt och pålitligt sätt. Det finns ett antal olika versioner av snabbspännare tillgängliga, som alla har ett inbyggt säkerhetslås och finns både i stål och rostfritt stål.

Säkerställer enkla och stabila anslutningar
Snabbspännare relateras ofta till som "vipp- eller kraftklämmor". Baserat på knäledsprincipen skapas enkelt stabila, tillfälliga anslutningar utan att det behövs mycket kraft: Dessa kan sättas upp och släppas lika snabbt. Spännarna ger god åtkomst till komponenten som kan hanteras obehindrat, vilket är särskilt viktigt i en tid då branschen ska möta ökande efterfrågan för att kompensera för brister i leverantörskedjorna.

Nya Elesa snabbspännare med förlängd spak – vertikal serie

norelems snabbspännare är utrustade med en manöverspak som aktiverar en spännarm via vippspaksmekanism. Med horisontella spännare är denna spak i horisontellt läge, med vertikala spännare i vertikalt läge. När spaken manövreras täcker den ett större avstånd än bara spännarmen, varpå vippspaken överstiger ett dödläge och tillförlitlig låsning av komponenten säkerställs. För att säkerställa att spännaren inte öppnas vid vibrationer eller växlande belastningar är det noga definierat i vilken omfattning dödläget gäller. Samtidigt förhindrar den självlåsande funktionen att klämarmen öppnas av sig själv under tidens som arbetsstycket bearbetas.

Hållkraften är ett utmärkande värde för varje snabbspännare. Värdet beror på spännarens storlek såväl som placeringen av tryckskruven på klämarmen. På detta sätt kan spännkraften ändras manuellt, justeras och anpassas till arbetsstycket och applikationen med lätthet. I fastspänt läge är det möjligt att göra steglös justering av spännhöjd och inriktning av spännspak.

Brett utbud av funktioner
Snabbspännarna från norelem är tillverkade av stål eller rostfritt stål och kännetecknas av högt slitagemotstånd och lång livslängd. Det finns en skillnad mellan snabbspännare med vertikala och horisontella klämspakar, versioner med horisontell (horisontell spännare) och vertikal fot (vertikal spännare) och push-pullspännare. Beroende på vilken applikation som krävs kan dock både horisontella och vertikala spännare installeras, antingen horisontellt eller vertikalt. Monteringsläget har ingen inverkan på spännkraften. Medan de vertikala och horisontella versionerna har en låg total höjd, är de enastående egenskaperna hos push-pullspännarna kompakt design och höga hållkrafter. Dessutom har push-pull spännarna en linjär krafteffekt.

I norelem-sortimentet ingår även bygel- och krokspännare, som är utformade för att täta formar och behållare. Justeringsvägen kan ställas in individuellt för varje utförande med låsbygeln. Slutligen erbjuder norelem snabbspännare med olika hål- och skruvstorlekar, beroende på applikation. För att så exakt som möjligt anpassa klämkraften till hållkraften rekommenderar vi att du noterar de hållkrafter som föreslagits i "THE BIG GREEN BOOK"-katalogen, vilket säkerställer en lång livslängd, något som är dubbelt så viktigt under denna period av ökad efterfrågan, eftersom onödig stress läggs på både arbetare och verktyg.

Lätta att använda och hantera
I tillägg till den applikationsspecifika spännkraften är smidig hantering och uttalad ergonomi avgörande för snabbspännare. Vid användning imponerar spännarna också med sin användarvänlighet och snabba, enkla hantering: det räcker med en mycket liten manuell ansträngning för att generera höga klämkrafter. Ett lås i handtaget kan manövreras med en hand. En helt ny utveckling av låssystemet ger nu ytterligare ett plus i form av säkerhet: spännaren låser sig med ett hörbart klick och kan låsas upp genom att försiktigt dra i handtaget. Snabbspännarna från norelem tål mer än 300 000 klämcykler utan ansträngning. Det ergonomiskt utformade handtaget ligger också numera bättre i handen: oljebeständigt, tillverkat av 2-komponentsplast i signalfärgen röd. Det ökade spelet mellan klämarmen och handtaget gör den också enklare att använda och förhindrar klämning. Den fasta huvudmuttern, som gör det enkelt att justera fästskruven, är bekväm.

Användarvänligheten visas ännu tydligare i versionerna med horisontell eller vertikal fot. Dessa gör det möjligt att fästa spännarna individuellt enligt respektive monteringskrav. Dessutom gör den breda öppningen att fastklämda arbetsstycken snabbt och obehindrat kan tas bort. De släta ändarna säkerställer bekväm hantering, och användningen av härdade bussningar säkerställer hög ytkvalitet på anslutningarna. Sist men inte minst kan nämnas att snabbspännarna tillverkade av rostfritt stål eller som tillval med NITROX-ytor är särskilt hållbara och korrosionsbeständiga. Modellerna med reflektionsfria NITROX-ytor är även lämpliga för användning inom laserteknik.

Med norelems snabbspännare, som används i en mängd olika tillverkningsapplikationer, produkter och tjänster, kan nu tillverkarna återgå till full produktion, vilket kommer att vara absolut nödvändigt för att få branschen tillbaka till där den förväntas vara.

Tillhandahåller omfattande tjänster och rådgivning
Produktgruppen norelem snabbspännare består av 58 olika artiklar inklusive tillbehör, som enkelt kan konverteras och uppgraderas. Dessutom kan alla produkter levereras från lager. norelem erbjuder ett utbud av tjänster och rådgivning för kunder som använder snabbspännare, vilket sträcker sig från tillhandahållande av kataloger och CAD-data, tekniska informationssidor och webbshop till support från tekniska säljare.

Fixera standardkomponenter på några sekunder med hjälp av norelems sortiment av mekaniska spännkomponenter.

De är hållbara, enkla att montera och har ett spännområde på 0 till 30 millimeter, positioneringscylindrar med kilspännsystem fixerar och centrerar på ett tillförlitligt sätt standarddelar och kan snabbt anpassas till förändringar i produktionsprocessen.

Mekaniska positioneringssystem används i automatiserad produktion i många olika processer. Det krävs att de är snabba och pålitliga samt lätta att justera om vid behov.

Positioneringscylindrar från norelem med kilspänn system uppfyller alla dessa krav. De är tillverkade av polerat härdat stål och finns i fyra olika diametrar från 10 till 20 mm. Cylindrarna uppnår en spännkraft på 5,4 kN till 22,6 kN, med ett spännområde på 0 till 30 mm. Detta gör dem idealiska för många tillverkningsprocesser som involverar infästning och fixering av standardelement - även i kombination med snabbväxlingssystem.

Enkel montering har flera fördelar. Det räcker med standardverktyg för att montera positioneringscylindrarna; cylindern är till och med förspänd för hand, vilket innebär att centrering eller lokalisering av bussningar inte är nödvändiga. Jämfört med lösningar med kulor erbjuder positioneringscylindrar från norelem med kilspännsystem framför allt en betydande ökning av spännkraften med bibehållet åtdragningsmoment. Det högkvalitativa axiallagret övertygar med hög belastningsgrad och lång livslängd.

Ytterligare fördelar:

- Spännområde som är lätt att justera
- Oberoende av hålets diameter och ytans kondition (upp till H12)
- Neddragningseffekt
- Fixturflexibilitet för snabb reaktion på förändringar i produktionsprocessen

Som tillbehör erbjuder norelem en reparationssats (skruv med försänkt huvud, O-ring och 3-delade käftar), som snabbt och enkelt kan användas för att reparera en positioneringscylinder.

Dessutom finns nu produktkunskap i ämnet positioneringscylindrar med kilspännsystem tillgänglig i norelems ACADEMY-utbildningscenter.
