Ventilationssystem

Energieffektiva ventilationslösningar för ett klimatneutralt Stockholm

Stockholm Exergi, som levererar värme till 800 000 människor i Stockholmsområdet, arbetar målmedvetet mot sitt mål att bli klimatneutrala år 2032. Ett viktigt steg i denna riktning är moderniseringen av fastigheter med hjälp av avancerade och energieffektiva ventilationslösningar från ebm-papst. Denna teknologi inkluderar Gateway-enheter, smarta sensorer och tystgående takfläktar med EC-teknik, vilka tillsammans möjliggör efterfrågestyrd och energismart ventilation samt ett förbättrat inomhusklimat för de boende.

Stockholm Exergi fokuserar på att använda förnybar och återvunnen energi i sina projekt. Förutom fjärrvärmeanslutningar läggs stor vikt vid moderna ventilations- och luftkonditioneringssystem i renoveringsprojekt. "Genom att skapa batteriparker för lagring av hållbar energi och modernisera fastigheter kan vi effektivt distribuera och använda både elektricitet och värme," säger Nils Berge, energisystemingenjör på Stockholm Exergi.

Effektiv Ventilation på Östermalm

Många svenska byggnader har ventilationssystem med värmeväxlare för att förvärma tilluften. Äldre byggnader, särskilt de byggda före 1970-talet, saknar dock ofta dessa system och använder istället endast frånluftsfläktar utan värmeåtervinning. "Många gamla AC-takfläktar är antingen på eller av, vilket leder till onödig energiförbrukning," förklarar Nils Berge.

På Gyllenstiernsgatan i Östermalm har Stockholm Exergi implementerat en komplett ventilationslösning från ebm-papst. Lösningen innefattar Intelligate Air X Gateway, sensorer, takfläkt MXRC III och molnanslutning. "Denna fläkt är inte bara energieffektiv utan också mycket tyst, vilket minskar störningar för de boende," säger Erik Brisenheim på ebm-papst AB.

Gateway-enheten ansluter fläkten till olika externa sensorer och molnet, vilket möjliggör oberoende kommunikation tack vare ett integrerat Narrow Band IoT-modem. Detta tillåter fjärrövervakning och kontinuerlig automatisk kontroll av ventilationssystemet, vilket sparar energi genom att tillhandahålla ventilation endast när det behövs. "Detta system ger fastighetsägaren full översikt över ventilationsfrekvens och energiförbrukning, och förbättrar inomhusklimatet för de boende genom att justera ventilationen efter aktuella behov," säger Erik Brisenheim, Teknisk chef på ebm-papst AB.

En Modell för Framtiden

Fastigheten på Gyllenstiernsgatan fungerar nu som en modell för framtida moderniseringsprojekt. Tillsammans med ebm-papst planerar Stockholm Exergi fler ombyggnadsprojekt, främst i bostadskooperativ och bostadsrättsföreningar. Erik Brisenheim poängterar att klimatneutralitet inte är den enda fördelen med effektiv energiförsörjning: "Stockholm blir mer oberoende, särskilt under vintern när efterfrågan på värme är som störst. Detta minskar beroendet av importenergi."

Fördelar med Intelligenta Ventilationssystem:

• Efterfrågestyrd ventilation
• Förbättrad luftkvalitet
• Fjärrövervakning och kontroll
• Minskad energianvändning

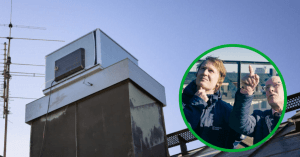

Denna samverkan mellan Stockholm Exergi och ebm-papst visar på potentialen för modern teknik att bidra till en mer hållbar och effektiv energiförbrukning i städer.

Bekymmersfri drift, enkel installation, säker uppvärmning och lågt tryckfall. Det är våra HVAC-kunders behov. Vår leverantör DBK gör det möjligt!

Isolerade PTC-luftvärmare med deltaformade uppvärmningsflänsar är idealiska som för- eller eftervärmning för centraliserade och decentraliserade ventilationssystem.

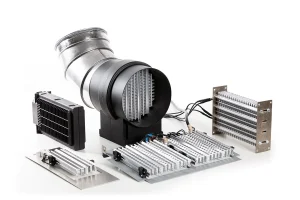

DBKs HVAC-lösningar finns i olika former och storlekar, och allt kommer med följande funktioner:

• Energieffektiv och hög säkerhet tack vare PTC-effekten
• Patenterade deltaformade lameller för minimalt tryckfall
• Homogen värmefördelning, optimerad för luftflöden
• Inkapslade och elektriskt isolerade värmeelement
• Brandklass UL94V-0

PTC-FÖRVÄRMARMODUL- läs mer här

Branschföreningen Svensk Ventilation stöttar sina medlemmar, bidrar till kompetensförsörjning samt informerar fastighetsägare och andra aktörer, och gynnar forskning. Samtidigt fungerar föreningen som remissinstans och sprider kunskap om ventilationens betydelse, även till allmänheten.

Ventilation är avgörande för vårt välbefinnande där vi vistas 90 procent av vår tid, nämligen inomhus. Ventilationen ska avlägsna föroreningar (partiklar och kemiska emissioner), motverka övertemperaturer och föra bort fukt. Bra ventilation gör att inlärningsförmågan ökar, du blir helt enkelt smartare av bra luft.

En rapport 2015 från Harvard T H Chan School of Public Health visar att på arbetsplatser ökade prestationsförmågan upp till dubbelt så mycket när luftflödet höjdes från 10 till 20 liter per sekund och person. Senare gjorde samma forskningsinstitution en undersökning av ett kontor där sensorer hade monterats som mätte koldioxid, partikelhalt, temperatur och relativ fuktighet. Det upptäcktes att när koldioxid och partiklar ökade, då ökade också svarstiden för att lösa uppgifter och noggrannheten minskade.

– Denna forskning visar tydligt att inomhusluftens kvalitet påverkar arbetsförmågan, säger Britta Permats, vd för Svensk Ventilation.

Påverkar sömnen

Den danska forskaren Chandra Sekhar undersökte sömnen vid olika koldioxidhalter. Vid 1000 ppm kunde sömnen påverkas negativt. Vid 2600 ppm, det vill säga avgjort dålig ventilation, försämrades den kognitiva förmågan dagen efter. I Belgien finns numera en lag att koldioxidmätare ska finnas i gym och restauranger, och kontinuerligt visa koldioxidhalten. Detta rekommenderas för skolor och kontor.

En annan dansk studie visade att brytpunkten mellan dålig och bra prestation hos skolelever låg vid 6–7 liter per sekund och person. Under denna nivå försämrades prestationen i matematik och läsförståelse, särskilt för elever som behövde tid på sig. Detta kan jämföras med de svenska minimikraven på 7 liter per sekund och person, adderat till 0,35 liter per sekund och kvadratmeter golvyta, för bland annat skolor. I praktiken projekterar många konsulter med ungefär 10 liter per sekund och person.

Hur står det då till i praktiken ute i våra skolor? Vi kan anta att det absoluta flertalet klarade kraven när de en gång byggdes. Problemet är att elevantalet har ökat i många klassrum. Om man ursprungligen dimensionerade ventilationen för 20 elever och med dagens elevantal på 30 elever så räcker inte ventilationen till.

– Dessutom finns det andra orsaker till dålig luft. Det kan vara dåligt injusterade ventilationssystem, bristande underhåll som till exempel ej rengjorda kanaler med mera, säger Britta Permats.

Ej fungerande regelverk och rutiner

OVK är den mest grundläggande kontrollen av ventilationssystemens funktion i skolor och på andra arbetsplatser.

Ett huvudproblem är att OVK inte fungerar fullt ut i praktiken. Byggnadsägaren är skyldig se till att OVK utförs, för skolbyggnader var tredje år. Kommunernas byggnadsnämnder har ansvar för tillsynen att detta görs och får utfärda vite.

Svensk Ventilation utförde enkäter 2014 och 2019 angående OVK. År 2014 hade i endast 4 kommuner av 10 en OVK genomförts i samtliga skolor den lagstadgade perioden. År 2019 svarade bara 3 av 10 kommuner att en OVK hade gjorts de senaste tre åren. Därmed en minskning sedan 2014! I var fjärde kommun hade 25 procent eller större andel av skolorna fått anmärkning eller icke godkänt vid senaste OVK, samma 2019 som 2014.

Man ska också tänka på att olika funktionskontrollanter gör olika bedömningar vid OVK. Till exempel så godkänns ventilationen för att den uppfyller kraven som gällde när systemet togs i bruk, men man har kanske inte med anmärkningen att elevantalet har ökat och att man därmed kanske inte uppfyller luftflödeskravet enligt Arbetsmiljöverkets föreskrift.

Följer ej upp

Vad som kanske är ännu värre är att i många skolor har inte anmärkningar i OVK följts upp och åtgärder vidtagits. I häften av kommunerna ansåg de ansvariga dessutom att det fanns brister i ventilationen/luftkvalitén som inte framkom i OVK.

– Det finns svagheter i reglerna för OVK. Hänsyn borde givetvis tas till den faktiska verksamheten, säger Britta Permats. Lagen om OVK har heller inte uppdaterats mot bakgrund av ny ventilationsteknik.

Organisationens enkät visade att 53 procent av kommunala tjänstemän ansåg att det är bra att utveckla och modernisera OVK för att ta hänsyn till den faktiska verksamheten och därmed underlätta kommunernas tillsyn.

Det finns en vägledning om OVK på PBL kunskapsbanken som sammanställer vad som gäller. Svensk Ventilation tycker att det är bra att man lätt hittar informationen om OVK men organisationen anser att lagen om OVK behöver revideras.

Ett problem är kommunernas arbetsbelastning och svårigheten att hinna med den tillsyn som krävs. I enkäten från Svensk Ventilation uppgav en femtedel av kommunerna att de saknar rutiner kring uppföljning, samma 2019 som 2014. Andelen kommuner som inte dömde ut viten vid utebliven OVK ökade till 2019 och uppgick då till mer än hälften av de svarande.

Därför föreslår Svensk Ventilation och Astma- och Allergiförbundet att kommunerna ska få rätt att ta ut en avgift för att täcka deras handläggning. Detta förslag har dock Boverket avstått från i sin rapport "Tillsynsavgift och byggsanktionsavgifter 2021:13". Svensk Ventilation föreslår förutom avgift också att ett enhetligt elektroniskt protokoll för OVK införs.

– Vi är ändå glada att OVK finns. Andra länder i Europa önskar ett liknande regelverk. Men den behöver som sagt utvecklas och moderniseras, fortsätter Britta Permats.

I sammanhanget ser EU över Energy performance of buildings directive (EPBD) och det är inte omöjligt att en uppdatering kan komma innehålla något krav på inspektion av ventilationssystem som liknar OVK. I alla fall så har de europeiska installationsorganisationerna framfört budskapet.

Om man ursprungligen dimensionerade ventilationen för 20 elever och med dagens elevantal på 30 elever så räcker inte ventilationen till.

Lobbar för skoleleverna

Svensk Ventilation arbetar strategiskt för att få ut budskapet om sambandet mellan god ventilation och god inlärning. Organisationen genomför nu en tävling för sjätteklassare. Det handlar bland annat om hur luften rör sig i klassrummet. Dessutom har man lånat ut koldioxidmätare till några klasser. Syftet är att tänka mer på luft och ventilation, och gensvaret är mycket bra, i synnerhet då organisationen med hjälp av en influencer även använder TikTok för att få ut sitt budskap.

– Vi hoppas att samtidigt engagera både lärarna och föräldrarna, avslutar Britta Permats.

Det bör poängteras att organisationen även vänder sig till andra vuxna bland allmänheten. Under hösten har Svensk Ventilation genomfört en nationell kampanj för att väcka allmänhetens intresse för ventilation, sprida grundkunskap om ventilation kopplad till hälsa samt hur en boende undviker att råka sätta ventilationen ur spel och på så sätt försämra inomhusmiljön.
