Radialfläktar

Driftsäkerhet för kapslingar

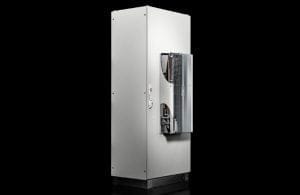

Värme är sällan en välkommen gäst i skåpsystem. Därför är det viktigt att oönskad värme avlägsnas och att ytterligare uppvärmning om möjligt undviks för att säkerställa problemfri drift av installerade komponenter. För att lösa denna uppgift används ofta filterfläktar – ett kylningsalternativ som förr inte har fått den respekt och uppskattning som det förtjänar. Rittal erbjuder en ny generation filterfläktar. Blue e+ med till exempel nödkylningsfunktion och många andra innovativa funktioner för smart klimatstyrning.

Filterfläktar är en populär och kostnadseffektiv lösning där omgivningsluft kan användas för att reglera temperaturen i kapslingar. De är därmed också det överlägset vanligaste valet för klimatkontrollsystem i kapslingar. Den nya generationens smarta verktyg med många coola funktioner och övervakning för potentiella faror tar steget ut ur skuggorna: Med dess nödkylningsfunktion reagerar till exempel den nya Blue e+ filterfläkten aktivt för att kompensera för oväntade temperaturökningar. Detta skyddar komponenterna från överhettning och undviker i värsta fall de kostnader som är förknippade med ett systemstopp.

Verktygsfri hantering sparar tid

De första fördelarna märks redan mycket tidigare: Den senaste generationens filterfläktar var redan konstruerade för verktygsfritt montage och underhåll, men de relevanta mekaniska komponenterna har nu uppdaterats fullständigt. Snäppfästena för montering av enheten och öppningsmekanismen för filterbyte fungerar nu ännu smidigare. Beprövade funktioner som ändring av luftflödesriktningen och flexibel placering av strömanslutningen har bevarats. Ytterligare ändringar avser Rittals övergripande konstruktion, där frontens lamellgaller nu är vertikalt. Allt detta har gjorts utan att påverka IP-klassen.

Intelligens i minimalt utrymme
Blue e+ filterfläktarna finns i fem storlekar och täcker åtta effektklasser från 20 m³/h till 1 160 m³/h luftflöde. AC/DC-modellerna uppfyller alla grundläggande krav, medan en EMC-variant finns tillgänglig för tillämpningar som ställer särskilda krav på elektromagnetiskt skydd av kapslingen. EC-tekniken möjliggör varvtalsreglering och fläktövervakning via ett analogt gränssnitt. Temperaturregleringen anpassas efter de faktiska förhållandena – en smart funktion som sparar energi och förlänger livslängden.
Den nya generationen behåller denna funktionalitet och erbjuder ytterligare fördelar som ett brett spänningsområde (100–240 V) och ett ModBus-gränssnitt för övervakningsfunktioner, styrfunktioner och larmfunktioner.

Full kontroll via ett IoT-gränssnitt
Filterfläktar som integreras via Rittals IoT-gränssnitt tillhandahåller information om status, kapacitetsutnyttjande, drifttimmar och energiförbrukning. Om det finns flera kapslingar i närheten är det därför möjligt att lokalisera den exakta källan till kritiska temperaturhöjningar och fastställa den tillhörande filterfläkten. Operatören informeras och filterfläktens nödkylningsfunktion aktiveras så snart temperaturen överstiger larmtröskelvärdet. En ökning av fläkthastigheten och därmed luftgenomströmningen fördröjer eventuell överhettning.
Filterfläkten återgår till normalt driftläge så snart temperaturen sjunker under tröskelvärdet. Förutom driftsäkerheten erbjuder den nya generationen en ännu längre livslängd: Den automatiska filterrengöringsfunktionen blåser ut dammpartiklar ur filtret flera gånger om dagen. Operatören kan också ställa in en virtuell drifttid för visning av återstående tid till nästa filterbyte – på liknande sätt som bränslemätaren i ett motorfordon. Detta underlättar planeringen av behovsbaserat underhåll, vilket sparar ytterligare tid och kostnader.

När det gäller huvudfunktionen för en filterfläkt, nämligen maximal partikeluppsamling och samtidigt en genomströmning av så mycket luft som möjligt så etablerar Rittal en ny standard med sina veckfilter. Tack vare utformningen är ytan sex gånger större, luftgenomströmningen ökar med 40 procent och underhållsintervallen kan fördubblas eller till och med tredubblas, beroende på tillämpning. Tillsammans tar dessa funktioner hos den nya generationen Blue e+ filterfläktar denna konventionella form av klimatstyrning i kapslingar till en ny nivå.

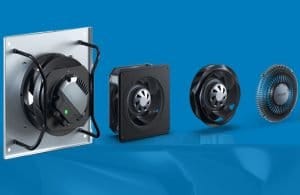

RadiCal är ebm-papst populära radialfläkt-serie med bakåtböjda skovlar och energieffektiva EC-motorer, som alltid kännetecknats av hög effektivitet och prestanda. För att möta omvärldens ökade krav på ventilations- och luftkonditioneringsteknik presenterar företaget nu den helt nya generationen: RadiCal 2.
RadiCal2 lämpar sig för installation i ventilationsaggregat för bostadsventilation och är även utmärkt för OEM-applikationer som elektroniska styrskåp, luftrenare och värmepumpar.

Med RadiCal 2 transporteras luft effektivt och jämnt - till lägre ljudnivåer och energiförbrukning än tidigare - även under krävande kontinuerlig drift.

Applikationsområden OEM:
- Kontrollskåp
- Värmepumpar
- Luftrenare

Mängder av förbättrade egenskaper.
RadiCal 2-serien är mer energisnål, kraftfull och flexibel än tidigare versioner. Tack vare en förfinad impeller och ny moduldesign minskas ljudnivån med upp till 3dB(A) för RadiCal2, jämfört med sin föregångare. ebm-papst kontinuerliga arbete med att vidareutveckla sina energieffektiva EC-motorer har också bidragit till minskad turbulens och reducerade förluster av luftflödet i RadiCal 2-serien. Den förbättrade kapaciteten innebär att redan en mindre storlek av RadCal 2 kan uppnå önskad luftprestanda, vilket ofta är fördelaktigt när det handlar om små installationsutrymmen. För att säkerställa minsta möjlig ljudnivå för din applikation, kan RadiCal 2 också utrustas med den nya FlowGrid-tekniken för en mer behaglig användarupplevelse.

RadiCal 2 – egenskaper:
- Ökad luftgenomströmning
- Minskade ljudnivåer
- Förenklad installation - Plug & Play
- Lång livslängd
- Kompakt design
- Nya storlekar för optimal effekttäthet
- GreenTech EC Motor - effektiv drift med minimalt underhållsbehov.
- Ökad insugningsdiameter
- Avrundade fläktbladkanter för optimerat ljudbeteende
- Vågig täckplåt för minimal störning i luftflödet
- Profilerade bärstöd.
- Flowgrid som ger möjlighet att ytterligare minska ljudnivån - upp till 4dB(A).

Olika varianter av RadiCal 2:

Fördelar med RadiCal 2 i olika OEM-applikationer:

Exempel:
- Kontrollskåp - Ökningen av luftflödet i RadiCal 2 gör att en ännu högre luftprestanda uppnås, även för apparater med litet installationsutrymme.
- Värmepumpar - Den reviderade impellern och moduldesignen i RadiCal 2 skapar mindre turbulens, vilket innebär att den är upp till 3 dB(A) tystare. Med #FlowGrid upptill 4 dB(A) tystare.
- Luftrenare - Vid kontinuerlig drift sparar den lägre strömförbrukningen för RadiCal 2 upp till 30 W i energikostnader.

Med sin vidareutvecklade kammarfläktserie RadiPac 3 sätter ebm-papst ytterligare standard när det gäller verkningsgrad, energieffektivitet, ljudnivå och intelligens.

Med RadiPac 3 sätter ebm-papst nu ännu en ny standard för verkningsgrad, energieffektivitet, ljudnivå och intelligens. De hållfasthetsoptimerade fläktbladen har fått än mer avancerad aerodynamisk utformning och tillverkas nu av ett glasfibersförstärkt kompositmaterial. Bladens rundade och avsmalnande design bidrar till att reducera både flödesförluster och ljudnivå.

En ytterligare viktig nyhet hos nya RadiPac 3 är att en funktion för automatisk resonansdetektering nu är standard. En integrerad vibrationssensor mäter mekaniska vibrationer och känner av kritiska resonanspunkter. Funktionen förhindrar att vibrationsskador uppstår samtidigt som livslängden ökar.

Då kraven ständigt ökar när det gäller digitalisering och flexibel styrning har RadiPac 3 försetts med förberedd inbyggd intelligens. Vid leverans är fläktarna kompletta med inbyggda funktioner för styrning av varvtal med 0-10 V eller MODBUS-RTU. Tekniken gör det också enkelt att övervaka driftdata, strömförbrukning och drifttid.
