Värmemätare

Qalcosonic E4 har som första och enda energimätare på den svenska marknaden nu erhållit klassningen Accepteras av Byggvarubedömningen. Bedömningen innebär att produkten uppfyller högt ställda krav på miljöprestanda, hälsa och livscykeltänk – något som gör det möjligt för fastighetsägare, installatörer och projektörer att välja hållbara produkter i sina byggprojekt.

Som värmemängdsmätare klassas Qalcosonic E4 som UGA enligt AMA 25

Byggvarubedömningen är ett ledande system för miljöbedömning av byggvaror i Sverige. Klassningen "Accepteras" ges endast till produkter som lever upp till strikta kriterier gällande kemiskt innehåll, klimatpåverkan och resurseffektivitet.

"Att Qalcosonic E4 nu är den första energimätaren på marknaden som accepteras av Byggvarubedömningen visar vår ambition att leverera bästa tänkbara produkter till byggbranschen. Det visar att vi kan erbjuda mätlösningar som inte bara är tekniskt avancerade, utan också hållbara och framtidssäkra"säger innesäljare Jan Strand på Ambiductor

Qalcosonic E4 är en ultraljudsbaserad termisk energimätare för värme och kyla, framtagen för att leverera hög noggrannhet, lång livslängd och enkel integration i modern fastighetsautomation. Genom Byggvarubedömningens klassning ges nu också en tydlig signal till branschen om att mätaren är ett tryggt och hållbart val i byggprojekt där miljökrav är i fokus.

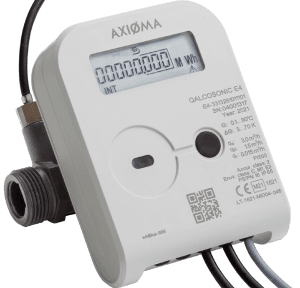

Qalcosonic E4

Qalcosonic E4 är en värmemängdsmätare konstruerad i kompositmaterial. Mätaren är certifierad enligt Mätinstrumentdirektivet MID.

Den är byggd för alla energimätarapplikationer upp till 90 grader C. För högre temperaturer och större dimensioner hänvisas till Qalcosonic E3.

Optioner

Mätaren kan användas för både kyla och värme. Den levereras i transportläge så applikationen kan programmeras på plats.

M-bus är standard men den kan kompletteras med:

• wireless M-bus
• LoRa
• Modbus
• BACnet
• m.m.

Kontakt: Karl-Johan Hultman
Telefon: +468-501 676 76
info@ambiductor.se

Värmesystem är stora energiförbrukare i byggnader. Visserligen säkerställer de att lägenheter, kontor eller kommersiella lokaler håller en behaglig rumstemperatur även på vintern, men de är vanligtvis inte optimalt inställda. Konsekvenserna är inte bara onödigt hög energiförbrukning utan även högre kostnader och ökat slitage.

Övervakning av värmesystemet ger stora möjligheter till förbättring, särskilt för flerbostadsägare.

Genom optimering av inställningarna kan fastighetsägaren märkbart minska energiförbrukningen och därmed permanent minska sina kostnader, ge hyresgäster incitament och föra över lägre merkostnader.

Det är här smarta värmemätare kommer in. De ökar energieffektiviteten genom övervakning och lasthantering och är särskilt väl lämpade för optimering av värmesystem med värmepump. I det här blogginlägget presenterar vi konceptet med det digitala pannrummet som använder smart mätning för att optimera uppvärmningen.

Maximal energieffektivitet för värmepumpar

Värmepumpar har under de senaste månaderna och åren i allt högre grad blivit den valda metoden för miljövänlig uppvärmning av byggnader. Att optimera en värmepump med smart mätning för uppvärmning innebär en kombination av el- och värmemätare samt en gateway och specialiserad programvara för att uppnå en märkbar ökning av värmepumpens effektivitet.

En analys av förbrukningsdata visar potentiella besparingar gällande energi och koldioxidutsläpp. Med hjälp av dedikerad mjukvara är det sedan möjligt (med hänsyn till externa data som väderförhållanden samt tid på dygnet eller riktiga data på plats med inom- och utomhussensorer) att minska energiförbrukningen med 10 till 30 procent.

Fördelar med att använda smart mätning för att optimera uppvärmningen:

• Tydlig översikt över all förbrukningsdata och nyckeltal (KPI)
• Identifiering av besparingspotential i fråga om energieffektivitet
• Minskning av energiförbrukningen och koldioxidutsläppen
• Optimal styrning av uppvärmning när det gäller lasthantering
• Använda AI för ytterligare optimering
• Ytterligare data för snabb felsökning för värmetekniker
• Tidig feldetektering vid onormal förbrukning
• Tidig detektering av fel i värmepumpen

Fjärravläsning är kärnan inom smart värmemätning

Fjärravläsbara mätare är kärnan inom smart värmemätning och ger en effektiv lösning för övervakning och kontroll av energiförbrukningen. Dessa innovativa enheter består vanligtvis av en uppsättning som innehåller en elmätare och upp till två värmemätare.

Systemet kompletteras med en strömförsörjd gateway som säkerställer automatisk registrering och överföring av mätdata. Beroende på förutsättningarna på installationsplatsen kan systemet utökas med en extern antenn för att säkerställa optimal trådlös anslutning.

Det är avgörande att dessa komponenter installeras av kvalificerad personal för att undvika risken för fel. När mätarna har installerats och anslutits korrekt säkerställer gatewayen sömlös överföring av data till en central plattform. Här behandlas uppgifterna och är redo för ytterligare analys för att vidta lämpliga åtgärder för att optimera systemet på plats.

Slutsats

Det digitala pannrummet med smarta mätare optimerar värmesystemets energieffektivitet. Kombinationen av mätare som kan fjärravläsas, en gateway samt lämplig programvara ger betydande besparingar i energikostnader och minskar koldioxidutsläppen tack vare att energiförbrukningen övervakas och kontrolleras i realtid.

Framför allt värmepumpar drar nytta av intelligent styrning och kan därmed minska energibehovet med upp till 30 procent. Smart mätning för uppvärmning leder inte bara till optimerad värmeprestanda och kostnadseffektivitet, utan också till en mer hållbar förvaltning av byggnader. Kort sagt: Det digitala pannrummet är en viktig byggsten för smarta och gröna byggnader.

FAQ – Vanliga frågor om smarta värmemätare

Vilka är fördelarna med att optimera värmesystem med smarta mätare?

Smart mätning av värme ger en omfattande översikt över förbrukningsdata och nyckeltal, vilket gör det lättare att identifiera potentiella besparingar och bidrar till effektiv felsökning och felavhjälpning. Denna teknik möjliggör exakt styrning och justering av värmesystem, vilket avsevärt kan minska energiförbrukningen och kostnaderna.

Vad är det digitala pannrummet och hur fungerar det?

Det digitala pannrummet beskriver ett modernt koncept som använder smart mätteknik för att övervaka och styra värmesystem. Denna teknik möjliggör registrering och analys av energiförbrukningen i realtid, vilket resulterar i optimal kontroll av värmeeffekten och betydande minskning av energikostnader och koldioxidutsläpp.

Hur kan smarta mätare för uppvärmning bidra till att göra byggnader mer miljövänliga?

Genom att använda smarta mätare kan värmesystem styras mer effektivt, vilket avsevärt minskar energiförbrukningen och koldioxidutsläppen. Detta leder till en mer miljövänlig drift av värmesystemen och stödjer målet om hållbara och gröna byggnader.

Elvaco strävar alltid efter att erbjuda sina kunder högkvalitativa produkter med de senaste teknologierna. NB-IoT, med sina fördelar inom räckvidd, hög energieffektivitet och låg datakostnad, är en teknologi på framfart med växande behov inom mätbranschen. Med detta som bakgrund lanserar Elvaco nu en ny mätarkommunikationsmodul med NB-IoT-kommunikation för värmemätare från Kamstrup. Tack vare modulen kan mätaren bli en smart IoT-mätare.

Modulen CMi6140 är Elvacos senaste tillskott till sortimentet inom NB-IoT-kommunicerande produkter. Modulen är utvecklad för att tillföra alla fördelar med NB-IoT och för att energibolagen ska kunna möta de högre kraven på räckvidd, livslängd och säkerhet.

CMi6140 är utvecklad för värmemätare från Kamstrup, en viktig aktör inom värme/kyla-branschen och som har ett stort antal mätare i fält. Med sin nya modul, CMi6140, ger Elvaco sina kunder som använder Kamstrupmätare möjligheten att enkelt omvandla dem till smarta IoT-mätare med NB-IoT-teknologin.

NB-IoT – en teknologi på framfart
NB-IoT är på framfart och det sker en ständigt ökad efterfrågan kring teknologin på marknaden. Teknologin är utvecklad för IoT-applikationer om bygger på låg strömförbrukning och lång räckvidd. Teknologin passar bra i sammanhang där man vill kommunicera en relativt liten datamängd, relativt sällan och kostnadseffektivt.

NB-IoT drivs och underhålls av mobiloperatörerna som ser till att nätet inte överbelastas samt att kollisioner undviks. På så vis får man som användare ett nät med hög kvalitet. Teknologin bygger på lång räckvidd, hög energieffektivitet och låga datakostnader.

Produkten CMi6140 och dess fördelar
CMi6140 är en NB-IoT-kommunicerande mätarkommunikationsmodul för Kamstrup-värmemätare som är enkel att komma igång med och att använda. Modulen ansluter till nätverket och börjar leverera data direkt vid uppstart, vilket förenklar driftsättningen av produkten. CMi6140 kan även levereras förkonfigurerad och med ett SIM-kort installerat – allt för att göra hanteringen av produkten så enkel som möjligt.

Driftsättningen av CMi6140 görs enkelt via appen Elvaco One-Touch Commissioning (OTC) eller via mätarens tryckknapp. CMi6140 är integrerad i mätaren, så den viktigaste informationen om installationsprocessen kan följas direkt i mätarens display eller i Device Management-systemet. Detta ger direkt feedback på om installationen lyckats, vilket sparar tid och ansträngning i fält.

Elvacos unika OTC-koncept ger hela kedjan när det gäller säkerhet, enkel driftsättning och konfigurering, där mätdata smidigt levereras hela vägen in i önskat energiuppföljningssystem.

CMi6140 ger användaren en mycket säker lösning där nycklar och övrig information levereras genom Elvacos nyckelhanteringssystem (KMS) med direkt M2M API-integration. Detta är redan implementerat av flertalet HES-operatörer (head-end system) som till exempel Landis+Gyr, Aidon, Diehl, Avance och Cuculus). Allt för att möta säkerhetskraven och att ge kunderna en säker och effektiv lösning.

CMi6140 levererar tidsstämplade mätvärden med hög tillförlitlighet och stöder flera olika meddelandeformat. Detta ger användaren fördelen att enkelt kunna anpassa den insamlade datan till valfritt projekt. Modulen stöder även momentanavläsningar samt avläsningar av historiska värden för att fylla lyckor i mätserier, till exempel på grund av avbrott i mobilnäten.

Med Elvacos batteridrivna CMi6140 NB-IoT ger vi en lösning till den starka efterfrågan på en platsoberoende applikation, eftersom ingen strömanslutning behöver finnas tillgänglig på plats. Detta ger fördelen med en hög flexibilitet vid installationen av kommunikationsmodulen i mätenheten.

Device management - enhetshantering och mätdata
Elvaco har valt LWM2M som protokoll för Device Management, vilket gör det möjligt för användaren att välja valfritt system för Device Management med support för LWM2M. Beroende på produktens strömförsörjning är det möjligt att genomföra momentanavläsningar. Den har även funktionen att kunna leverera mätdata via LWM2M, vilket resulterar i fördelen av att endast behöva använda en server för både Device Management och Meter Data Management.

CMi6140 kan skicka data med standardiserad payload-avkodning så som vanlig text (JSON), M-Bus och en kombination av SenML/CBOR/M-Bus. Detta möjliggör direktintegration med de flesta head-end-systemen med ingen eller mycket liten ansträngning.

CMi6140 passar i Elvacos plattformsstrategi
Enligt Elvacos plattformsstrategi, använder även modulen CMi6140 det ledande och standardiserade M-Busprotokollet för öppen mätning inom applikationslagret.
"Genom att generellt använda M-Bus som det ledande mätprotokollet säkerställer vi högsta interoperabilitet för våra mätprodukter. Systemintegratörer kan enkelt anpassa ytterligare CMi61XX-produkter om de en gång har integrerat dem i sin mätplattform. Detta sparar pengar och tid i ditt mätprojekt."

Förklarar Christopher Vonasek, Product Manager för Meter Connectivity Modules.
