Shuntgrupper

ESBEs sortiment av prefabricerade shuntgrupper blev just ännu bättre, nu kan vi erbjuda modeller med uppkopplingsbarmöjlighet!

ESBE släpper ny generation shuntgrupper utrustade med den energieffektiva och driftsäkra Stratos PICO‑pumpen från Wilo. Serien omfattar nio olika modeller, framtagna för att möta moderna krav på smart uppkoppling, flexibilitet och optimal systemprestanda. Tack vare bredden av olika varianter i både rörstorlek och kvs kan konsulter och installatörer enkelt välja rätt modell för varje unik applikation, det finns en passande modell för alla!

Smart teknik – för BMS‑integration

De nya shuntgruppsmodellerna är konstruerade  med den integrerade Wilo Stratos PICO‑pumpen, som erbjuder flera avancerade funktioner, bland annat automatiska pumpkurvor för energieffektiv drift. Pumpen är dessutom förberedd för fastighetsövervakning via BMS‑modul, vilket gör att den kan integreras i överordnade system för enkel övervakning. BMS‑modulen säljs separat och ingår inte.
ESBEs nya serie av shuntgrupper omfattar totalt nio modeller. Sex av dem i serie GRB361, samt tre modeller i serie GRA261/361.

• Serie GRB361 består av sex olika modeller, med fasta kvs i DN20
• Serie GRA 261/361 finns i tre olika DN‑dimensioner, DN20, DN25 samt DN32
• Injusteringsventil av typ MMA, termometrar, samt kulventiler ingår i samtliga modeller.

Tack vare ESBEs breda utbud av shuntgrupper, blir det lätt att hitta en modell för varje projekt.

Fördelar med att välja en shuntgrupp från ESBE serie GRB361 eller GRBx61:

• Det blir enklare att övervaka och optimera systemet
• De kan kopplas upp mot fastighetssystem vid behov,  för att få eventuella larm i realtid
• Du har ett fritt val mellan reglering och ställdon, välj det som passar installationen bäst
• Enkel montering, antingen horisontellt och vertikalt med medföljande väggfäste, spara på tid och materialkostnader!

ESBE lanserar Serie GRB300 i hela Europa. En helt ny generation av kompakta tre-vägs shuntgrupper med två-vägsfunktion

Efter att framgångsrikt ha etablerats och uppskattats på den svenska marknaden, är det nu dags för lansering i hela Europa. GRB300 är utvecklad med en tydlig tanke: att göra livet lite enklare för både dig som ritar systemen och dig som står för installationen.

Full kontroll och enkel driftsättning

För att underlätta driftsättningen och ge dig full kontroll, levererar pumpen i GRB300 återkoppling om effektförbrukning, aktuellt flöde och inställning. Pumpen justeras enkelt i 21 steg. Du ställer in flödet direkt i pumpen och både driftsättning och uppföljning blir smidigare. Dessutom sparar du plats, vilket alltid är ett plus när utrymmet är begränsat.

Unik ventilfunktion

Ventilens funktion, när det är samma tryck från båda portarna, kombinerar ett variabelt primärflöde med ett konstant sekundärflöde genom en unik konstruktion. En integrerad bypass säkerställer ett jämnt flöde i systemet (i sekundärkretsen) utan behov av extra komponenter. Lät det där komplicerat? Men det är det inte! Bara krångligt att förklara!
Kanske kan denna illustration göra dig lite klokare!

Enkelt förklarat

Det handlar om 2-vägsfunktionen med en 3-vägsventil där ESBEs unika ventil fungerar som en smart styrenhet för vattenflödet. Du får ett jämnt och pålitligt flöde i hela systemet utan att behöva göra invecklade beräkningar eller installera extra delar.

Effektivitet möter mångsidighet

GRB300 är designad för applikationer som kräver effektiv energitransport och hög flexibilitet. Den är optimal för:
●    Komfortkyla och -värme: Eftervärmningsbatterier, konvektorer och radiatorer.
●    Offentliga miljöer: Den kompakta storleken och höga prestandan gör den idealisk för skolor, sporthallar och kontorsbyggnader.

Installation i fickformat – marknadens mest kompakta

GRB300 är liten, lätt och lättplacerad – tänk dig att montera ett A4-ark på väggen!
På betongfabriken i Veinge pratar vi om verkligt trånga utrymmen. Här tjänar den sitt syfte perfekt genom att reglera balansen mellan varmt och kallt för att leverera exakt rätt temperatur.

”GRB300 har varit en trotjänare hos oss ända sedan den lanserades i Sverige. Den fungerar riktigt bra, och i efterhand är det tydligt att den var helt rätt för det här projektet. Tack vare att den hängs direkt på rören fick vi också en flexibilitet i monteringen – vilket var avgörande i just det här utrymmet där det var både trångt och svåråtkomligt”, säger Johnas Ringius, platschef på Veinge Betong.

För att göra monteringen så smidig som möjligt levereras alla ESBEs shuntgrupper, inklusive GRB300, med ett justerbart väggfäste (0–30 mm). Det innebär att du enkelt kan kompensera för ojämnheter i väggen eller justera avståndet till rören för en perfekt placering. Mindre krångel, snabbare montage.

Kraftfull även i stora volymer

Trots sitt nätta yttre har shuntgruppen kapacitet att hantera luftflöden på upp till 6 000 m³.
Hos Designlight i Moheda är det inte trånga utrymmen som är den främsta utmaningen. Istället är det GRB300:s kraft som står i centrum, där den fyller en avgörande funktion genom att styra ventilationen i stora delar av deras lager.

Enkelheten

Varför gör GRB300 installationen enkel att planera in, enkel att installera, enkel att flödesjustera och enkel att kontrollera? Jo för att den är:
●    komplett vid leverans. Med pump och avstängningsventiler (kulventiler) i förpackningen.
●    enkel montering, den kan hängas direkt på rören och monteras i 0 till 360 graders vinkel.
●    färdigdimensionerad - Snabbar upp projektering och installation, sänker kostnaden.
●    smart flödesjustering med pumpen som kan ställas in i 21 olika steg och återkopplar på aktuellt flöde.
●    dataåterkoppling: Pumpen återkopplar information om effektförbrukning, aktuellt flöde och aktuell inställning, vilket underlättar kontroll och driftsättning.
●    flexibla tillval: Välj passande ställdon c reglering (t.ex. ESBE ARA600 eller CRx-serien).
När fokus ligger på prestanda och smarthet – då är detta den unika och tillförlitliga svenska shuntgruppen som säkerställer en problemfri och stabil drift. Varsågod!

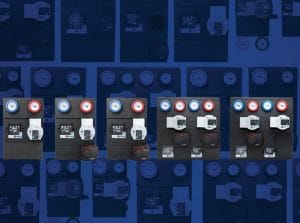

Nu lanserar vi vår nya uppdaterade Shuntgruppsväljare! Verktyget hjälper dig att välja rätt shuntgrupp snabbt, enkelt och säkert!

När du projekterar eller installerar ett vattenburet värme- eller kylsystem är valet av shuntgrupp en central del av helheten. Det är den som möjliggör att varje krets får rätt temperatur och rätt flöde oavsett om det handlar om golvvärme, radiatorer, ventilationsbatterier eller kylapplikationer.

Väljer du en shuntgrupp som inte är korrekt dimensionerad för effektbehov, temperaturer eller tryckfall riskerar du obalans i systemet, sämre komfort och onödig energiförbrukning. I mer komplexa anläggningar, med flera kretsar och olika temperaturnivåer, blir kraven ännu högre och de manuella beräkningarna betydligt mer tidskrävande samtidigt som risken för fel ökar. Då räcker det inte att “det fungerar” utan det behöver fungera optimalt och stabilt över tid.

Att välja rätt shuntgrupp handlar därför inte bara om att få rätt komponent på plats, utan om att säkerställa systemets totala prestanda, energieffektivitet och långsiktiga driftsäkerhet. För att göra det valet tryggt, snabbt och tekniskt korrekt behöver du ett verktyg som tar hänsyn till systemets verkliga förutsättningar och hjälper dig att hitta rätt lösning från början.

Testa verktyget redan idag och se hur snabbt du får fram rätt produkt!

ESBEs Shuntgruppsväljare
