Klämringskopplingar

I anläggningar där vätskor och gaser leds under högt tryck, vakuum eller i känsliga processer krävs total tillförlitlighet. Varje koppling måste leverera tät förbindelse – varje gång.

Med u2-Lok rostfria dubbelklämringskopplingar från Schwer Fittings, som erbjuds av OEM Automatic, får du en lösning som kombinerar säkerhet, precision och långsiktig driftsäkerhet. Produkten är framtagen för dig som vill ha premiumkvalitet med europeisk tillverkning i fokus.

Två klämringar som arbetar tillsammans

Konstruktionen bygger på två samverkande klämringar som tillsammans ger både hög täthet och stabil hållfasthet. Den främre ringen tätar mot röret, medan den bakre håller det på plats och skyddar mot vibrationer.

Det ger en koppling som:

• Bibehåller täta förbindelser vid både högt tryck och vakuum
• Säkerställer stabilitet i miljöer med vibrationer
• Kan demonteras och återanvändas utan att tappa täthet

u2-Lok bidrar till en drift med färre läckage-risker och längre livslängd – en investering i både säkerhet och effektivitet.

Tillverkad i Europa med full spårbarhet

Produktionen av u2-Lok sker helt inom Europa, i Schwer Fittings fabriker i Tyskland och Tjeckien. Varje koppling är märkt med batchnummer för full spårbarhet och kan kompletteras med kvalitetsdokumentation.

Detta ger dig full kontroll över varje komponent – från tillverkning till installation. För industrier som process, energi, kemi, offshore och vätgas är det en viktig trygghetsfaktor i system där säkerheten inte får brista.

Utformad för rena och känsliga miljöer

När du arbetar i applikationer där hög renhet är avgörande – som i vätgas, bränsleceller eller renrumsprocesser – är u2-Lok ett självklart val.

Den finns i oljefria och O2-rengjorda versioner och är godkänd för både väte och syre. På så vis möter den dagens och morgondagens krav på renhet, hållbarhet och säkerhet – särskilt inom energiomställningens nya tillämpningar.

Smart design som gör arbetet enklare

Bakom u2-Loks prestanda ligger flera genomtänkta konstruktionsdetaljer:

• Silverpläterade muttrar minskar friktion och gör monteringen smidig
• Vibrationssäker design garanterar stabil drift över tid
• Återanvändbar konstruktion möjliggör demontering och återmontering utan täthetsförlust
• Rostfritt stål av hög kvalitet ger lång livslängd och hög motståndskraft mot korrosion

Tillsammans ger det en koppling som är enkel att arbeta med, sparar tid vid installation och service, och minimerar driftstopp.

Ett europeiskt premiumalternativ för krävande miljöer

u2-Lok är utvecklad för att motsvara de högsta industrikraven och levererar samma precision och prestanda som marknadens mest etablerade alternativ.

Med europeisk produktion, kortare leveranskedjor och hög tillgänglighet erbjuder OEM Automatic en lösning som kombinerar kvalitet, trygghet och tekniskt stöd nära dig.

Vår erfarenhet och tekniska kompetens gör att du alltid kan känna dig säker på att få rätt produkt och dokumentation för varje installation.

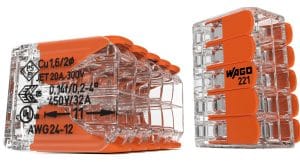

Nu tillgänglig på Conrad Sourcing Platform:  10-läges kopplingsklämma från WAGO med spakar

Ökad digitalisering och mer komplexa elinstallationer kräver innovativ utveckling inom distributionstekniken. WAGO tar ett stort steg framåt med den nya kopplingsklämman 221-420: Utrymmes- och tidsbesparande, kompakt och mångsidig: WAGO-kopplingsklämman med spak sätter nya standarder inom elektrisk anslutningsteknik. Denna innovativa produkt är nu tillgänglig på Conrad Sourcing Platform.
​
Ingen ledaranslutningar förloras

Till skillnad från bryggor förloras inga anslutningar med WAGOs kopplingsklämma. Upp till tio ledare med samma potential passar in i kopplingsklämman (420) i 221-serien och kan anslutas utan verktyg. Både fintrådiga ledare från 0,14 till 4 mm² och flertrådiga ledare från 0,2 till 4 mm² kan användas. Tack vare sin kompakta dubbeldäckardesign kan WAGO:s kopplingsklämma användas även i trånga utrymmen.

Mångsidig användning

Märkspänningen och strömmen är 450 V respektive 32 A. Detta öppnar upp för många användningsområden och tillämpningsmöjligheter inom ledningsdragning, exempelvis i byggnadsinstallationer med allt från styrning av jalusier till värmekretsfördelare, säkerhetsteknik och interntelefoni och till anslutning av elektriska spisar.

Verktygsfritt, snabbt och säkert

Kopplingsklämman från WAGO använder CAGE CLAMP®-teknik – en pålitlig och underhållsfri anslutningsteknik av ledare med hjälp av en spänningsfjäder. Detta eliminerar behovet av komplexa förbehandlingssteg, som att krympa trådändhylsor, vilket innebär enklare arbete och tidsbesparingar för både installatörer och enhetstillverkare. Säkerhetsaspekter är mycket viktiga för WAGO:
​ Det transparenta höljet möjliggör omedelbar visuell inspektion av kontakten. Även vid installation kan inspektioner utföras enkelt via öppningar på fram- och baksidan.
​
Tillbehör

Det finns ett flertal tillbehör för att fästa kopplingsklämman:  Monteringsadaptrar med och utan snäppfötter för vertikal och horisontell montering samt dragavlastningsplattor. Även en version med EX-certifiering för potentiellt explosiva atmosfärer och en mer hållbar Green Range-version finns tillgängliga.

Mer om denna innovativa produkt från WAGO 221-seriene här.

Standardkomponenttillverkaren norelem har utökat sitt utbud av klämringar för användning i maskin- och fixturkonstruktioner, med målet att säkerställa kontinuerlig säkerhet och optimering inom dessa användningsområden.

Klämringar används för att säkra axlarna men kan även användas som fasta stopp eller fästalternativ. Klämringssortimentet omfattar tre produkter: klämringar i ett stycke med slitsar inuti, klämringar i ett stycke med slitsad utsida samt tvådelade klämringar, där de två delarna hålls ihop med hjälp av insexskruvar.

”Att växa inom produkter med olika användningsområden är något som vi är mycket stolta över”, säger Marcus Schneck, vd på norelem. Vårt uppdaterade sortiment av klämringar har ett brett användningsområde, från att hålla flaggan uppe på en flaggstång till att hålla delar på plats i medicinsk utrustning. Med detta utökade sortiment av klämringar kommer vi att kunna leverera till ett stort antal tillämpningar inom maskin- och fixturkonstruktioner.

Klämringarna i ett stycke med invändiga slitsar monteras axiellt och omsluter axlarna med en jämn fördelning av kraft. Detta skapar en dimensionellt noggrann passform, höga hållkrafter och inga skador på axeln. Motsvarigheten med slitsar på utsidan har upp till 15 procent högre klämkraft. Borrningen förblir cylindrisk i både versionerna, vilket gör att de omsluter axeln mer exakt.

De tvådelade klämringarna kan placeras både axiellt och radiellt och omsluter axeln med en jämn fördelning av klämkraften. De två delarna hålls samman med insexskruvar. Precis som för klämringarna i ett stycke regleras fastspänningen genom att reducera spårhöjden med cylinderskruvar. Detta resulterar i en dimensionellt noggrann passning och höga hållkrafter utan att skada axeln. Alla tre klämringarna finns i en vanlig och en bredare variant.

De tre produkterna är tillgängliga i fyra olika material; stål, aluminium, A2 rostfritt stål samt i norelems nya utvidgade sortiment av A4-kvalitet inom rostfritt stål. Detta möjliggör användning av klämringarna även i miljöer i nära anslutning till saltvatten, så som skeppsvarv. Klämringarna kan också användas i ett stort spann av temperaturer, från -40 grader upp till +175 grader, vilket gör att de lämpar sig för ett stort antal industrier och applikationer.

Det nya sortimentet av klämringar återfinns i 2022 års upplaga av THE BIG GREEN BOOK från norelem, där över 70 000 standardkomponenter listas. Katalogen finns två volymer, både i tryckt version och digitalt.
